Ανθεκτικοί σωλήνες εξοικονόμησης λέβητα για υψηλής θερμοκρασίας καύσιμα
Product Details
| Καύσιμο: | Καύση άνθρακα/αερίου/πετρελαίου, θερμότητα νερού | Μέγεθος: | Προσαρμοσμένο |
|---|---|---|---|
| Προδιαγραφές: | Επιθεώρηση ASME | Μέγεθος του σωλήνα: | 38.1*3.2 |
| Ζωγραφική: | Προσαρμοσμένο | Κλειδιά: | Εξοικονομητής λεβήτων |
| Υλικά: | Χάλυβας άνθρακα/ανοξείδωτο | Χρήση: | Λέβητας δύναμης Plant/CFB |
| Επισημαίνω |
Ανθεκτικοί σωλήνες εξοικονόμησης λέβητα,Σωλήνες εξοικονόμησης θερμοσίφων υψηλής θερμοκρασίας,Σωλήνες εξοικονόμησης καυστήρα καυσαερίων |
||
Product Description
Ανθεκτικοί σωλήνες εξοικονόμησης λέβητα για υψηλής θερμοκρασίας καύσιμα
Ποια είναι η βασική λειτουργία ενός εξοικονόμησης;
Αποκτήστε καύσιμη θερμότητα από τα καυσαέρια για να προθερμάνετε το νερό τροφοδοσίας, βελτιώνοντας την απόδοση κατά 5-10%.
Περιγραφή του προϊόντος

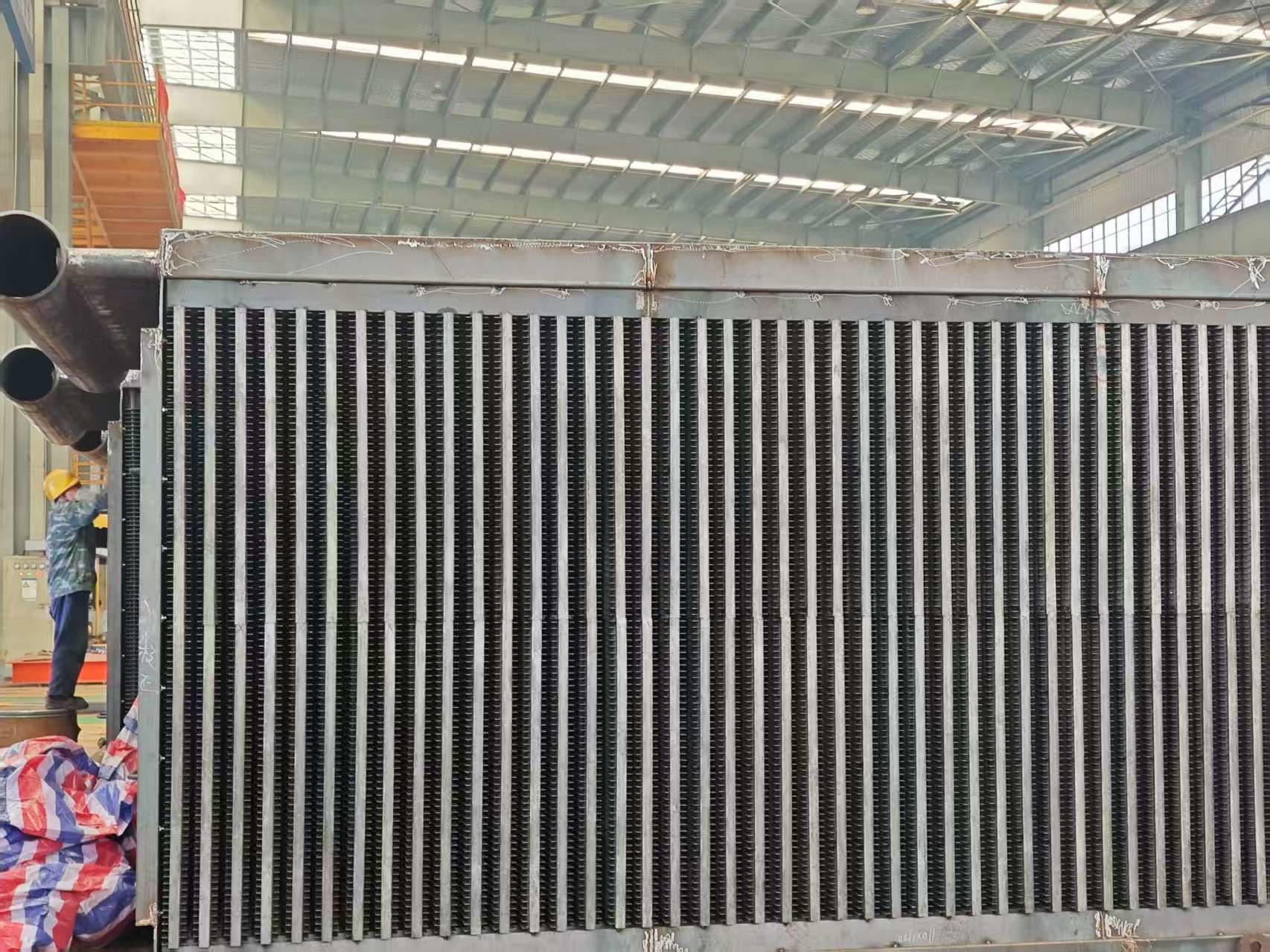

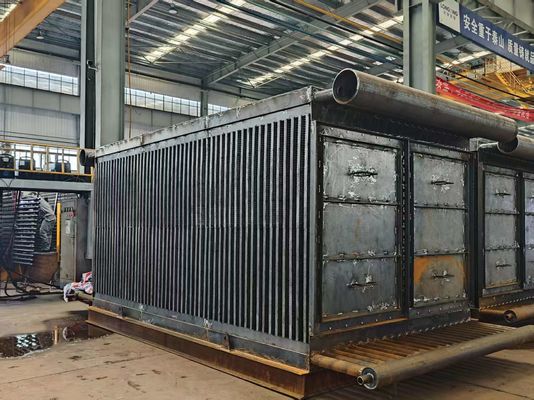

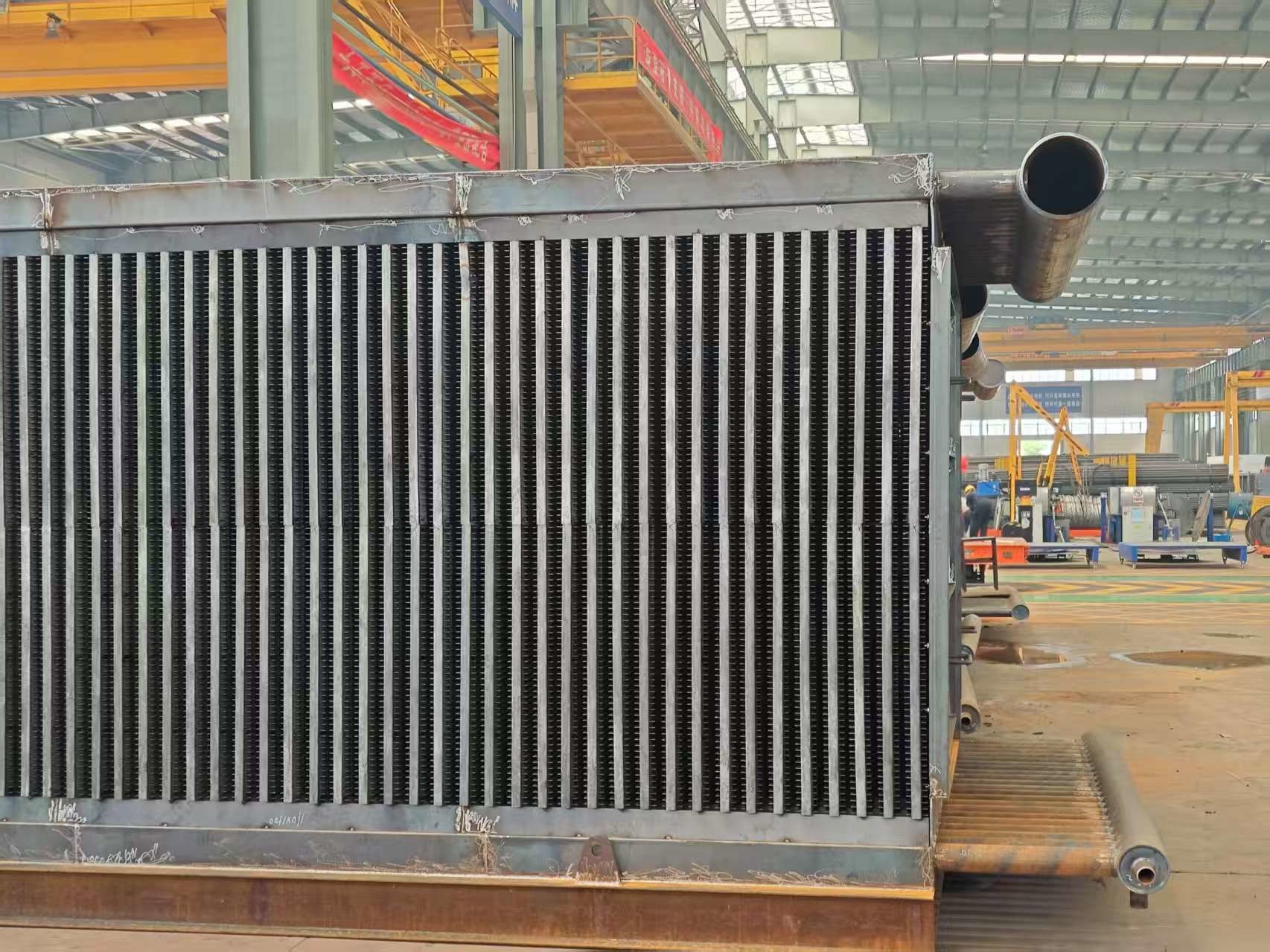

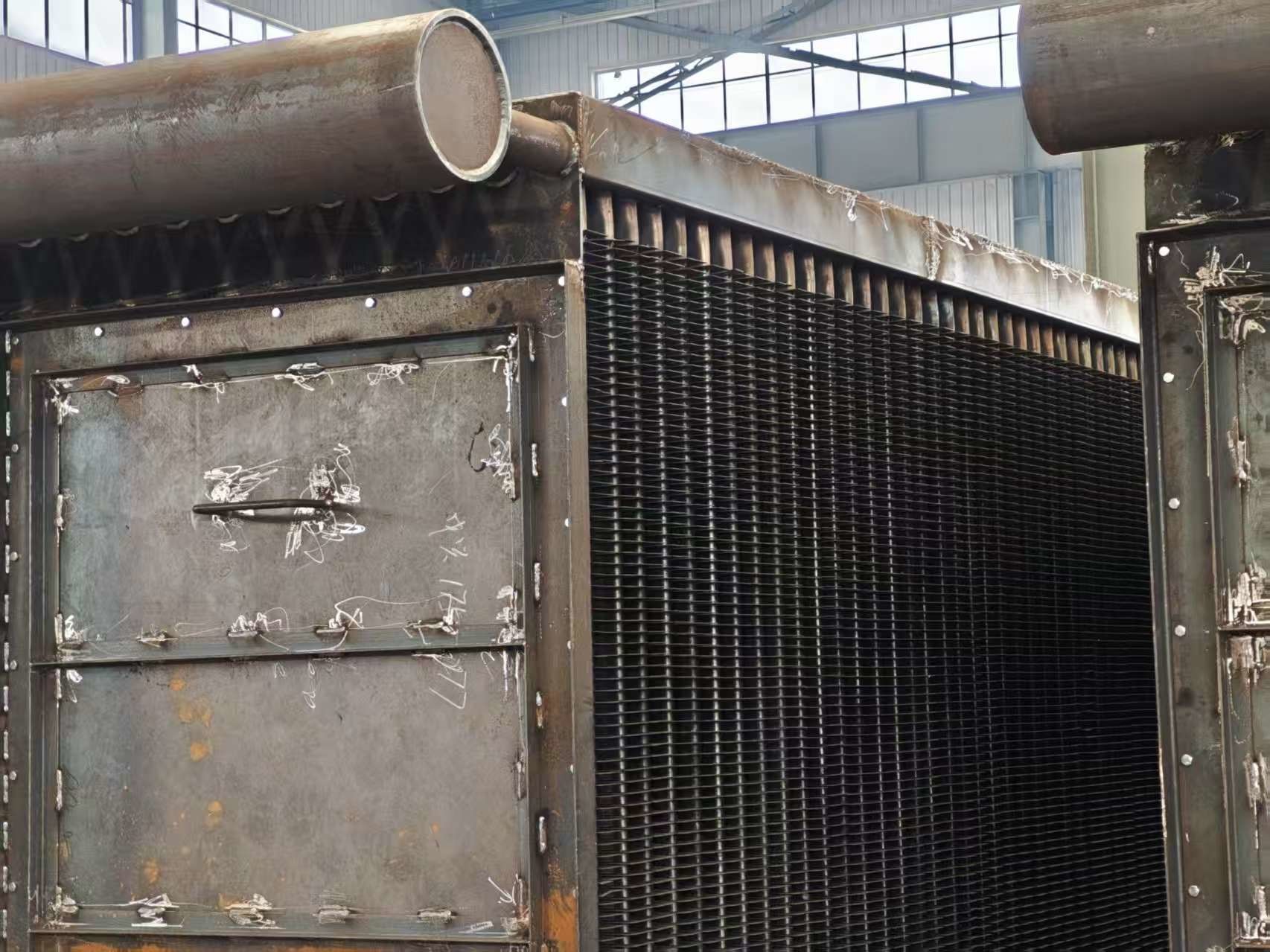

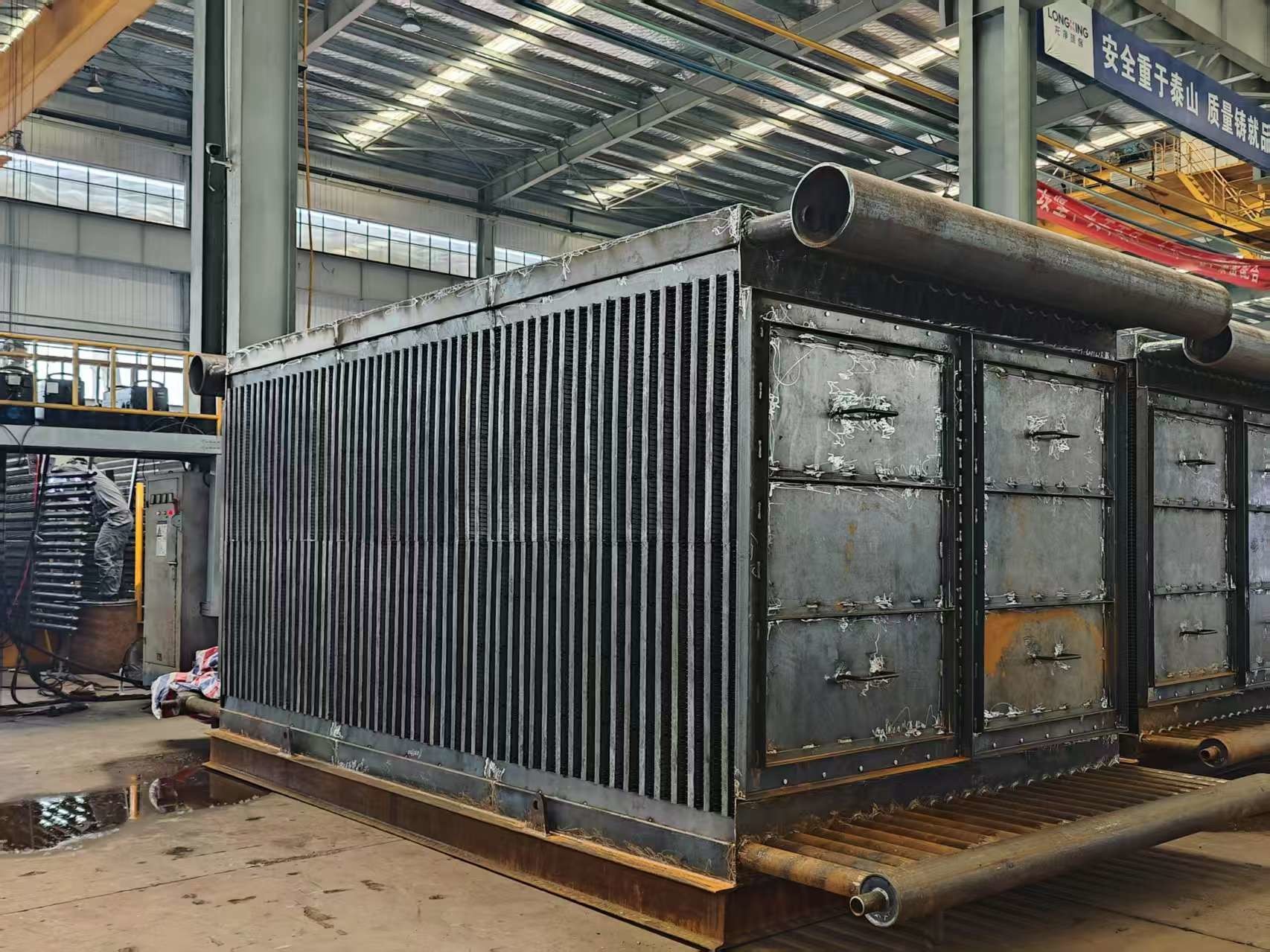

Οι οικονομοποιητές λέβητα, ως συσκευές ανταλλαγής θερμότητας που βασίζονται σε φτερά-σωλήνες, χρησιμεύουν για τη θέρμανση ενός υγρού (νερού σε πολλές περιπτώσεις).η διαδικασία θέρμανσης συνήθως σταματά πριν το υγρό φτάσει στο σημείο βρασμού τουΟι δυνατότητες παραγωγής μας καλύπτουν τρεις διαφορετικούς τύπους οικονομιστών λέβητα: τον οικονομιστή γυμνού σωλήνα, τον οικονομιστή σωλήνα με φτερά H και τον οικονομιστή σωλήνα με σπειροειδή φτερά.Ο εξοικονόμος σωλήνα με πτερύγια H, μια εξαιρετικά αποτελεσματική μονάδα ανταλλαγής θερμότητας, κατασκευάζεται από σωλήνες με πτερύγια H.
Προδιαγραφές
| Περιγραφή | Οικονομητής λέβητα |
| Υλικό | Χάλυβα κράματος, χάλυβα άνθρακα, SA210C, SA213T22, κλπ. |
| Πρότυπο υλικών | ASTM, EN ή ISO κλπ. |
| Διάσταση | Προσαρμογή |
| Βάρος |
Min: 10 τόνους Μαξ.:1000 τόνους |
| Διαδικασία τήξης: | Δοκιμαστικό σύστημα |
| Διαδικασία | Υλικό→Μαγνάζα → Ζεστό/Κρύο ρυμούλκηση→ Θερμική επεξεργασία (Νορμάλωση+εξαρτήματα) → Επιθεώρηση →Ακατέργαστη επεξεργασία→ΤΕ →Δευτερή θερμική επεξεργασία →Επιτελή επεξεργασία →Επιθεώρηση |
| Πρότυπο UT | ΑΣTM A388 ή EN10228, κλπ. |
Τεχνικές προδιαγραφές
Διαρθρώσεις υλικών
Αποτελείται από μια σειρά από σπειροειδείς σωλήνες πτερυγίων, τις κεφαλές εισόδου και εξόδου, την κάμψη, το πλαίσιο και άλλα βοηθητικά.
Διαρθρωτική ρύθμιση
Σε γραμμή / σταδιακή διάταξη.
Λειτουργία
(1) Σύνδεση συστημάτων και θερμική συνέργεια
Ο εξοικονόμος λειτουργεί ως κρίσιμο βοηθητικό συστατικό στα συστήματα παραγωγής ατμού, λειτουργώντας σε συνδυασμό με τις λέβητες.τα καυσαέρια υψηλής θερμοκρασίας κατευθύνονται πρώτα στο λέβηταΕδώ, μεταφέρουν θερμική ενέργεια στο νερό, ξεκινώντας την πρωτογενή παραγωγή ατμού, ένα θεμελιώδες βήμα στη μετατροπή ενέργειας.
(2) Ανακύκλωση υπολειμματικής θερμότητας
Μετά τη διέλευση τους από το λέβητα, τα αέρια εξάτμισης ρέουν στον εξονομαστή.θέρμανση του νερού τροφοδοσίας πριν εισέλθει στο λέβηταΗ διπλή χρήση της θερμότητας όχι μόνο βελτιώνει την αποδοτικότητα της παραγωγής ατμού, αλλά μειώνει επίσης την πρωτογενή ενεργειακή ζήτηση του λέβητα, βελτιστοποιώντας την κατανάλωση καυσίμου.
(3) Δυναμική βελτίωσης της αποδοτικότητας
Στην ουσία του, ο εξοικονομιστής χρησιμεύει ως σύστημα ανάκτησης απόβλητης θερμότητας, επαναχρησιμοποιώντας θερμική ενέργεια που διαφορετικά θα χάνονταν στο περιβάλλον.Με την προθέρμανση του νερού τροφοδοσίας του λέβητα, η κύρια λειτουργία του στην πλειοψηφία των εφαρμογών, ο εξοικονόμος επιτυγχάνει δύο βασικούς στόχους.:
Ποικιλία
Οικονομικός μηχανισμός λέβητα
| 1 | Η HDB παράγει εξοικονομιστές για λέβητες κοινής ωφέλειας, οι οποίοι περιλαμβάνουν λέβητες που τροφοδοτούνται από άνθρακα, ξύλο, πετρέλαιο ή άλλα στερεά καύσιμα για την παραγωγή ηλεκτρικής ενέργειας από ατμό υψηλής πίεσης του λέβητα. |
| 2 | Οι οικονομιστές αυτοί βρίσκονται συνήθως στο πίσω πέρασμα του λέβητα και προσανατολίζονται με τους σωλήνες να τρέχουν οριζόντια.Το νερό τροφοδοσίας του λέβητα περνά μέσα από τα κυκλώματα εξοικονομιστή στην αντίθετη κατεύθυνση της ροής αερίου (που ονομάζεται αντίστροφη ροή). |
| 3 | Οι γυμνοί σωλήνες χρησιμοποιούνται συνήθως για να ελαχιστοποιήσουν την μόλυνση από στάχτες, αλλά ορισμένοι κατασκευαστές OEM λέβητων σχεδιάζουν τους εξοικονομιστές τους με σωλήνες με πτερύγια, είτε σπειροειδείς είτε με μακρά πτερύγια. |
| 4 | Το HDB μπορεί να παράγει οικονομιστικά στοιχεία είτε με γυμνούς, σπειροειδείς πτερυγούς, είτε με μακρούς πτερυγούς σωλήνες, και αν προτιμάτε, επανασχεδιάστε την μονάδα σας σε έναν από τους άλλους τύπους σωλήνων.Η HDB μπορεί επίσης να κατασκευάσει υποκατάστατα κεφαλίδων για όλους τους οικονομιστές λέβητα. |
Συσκευή εξοικονόμησης λέβητα
| 1 | Η HDB διαθέτει μοναδικές κατασκευαστικές δυνατότητες, τις οποίες οι μηχανικοί της Optimus εκμεταλλεύονται πλήρως κατά τον σχεδιασμό εξοικονομιστών και υπερθερμαντών σταθμών θειικού οξέος. |
| 2 | Συχνά, αυτό επιτρέπει στις μονάδες Optimus να ρυθμίζονται για υψηλότερη απόδοση μεταφοράς θερμότητας, γεγονός που έχει ως αποτέλεσμα τη μείωση της απαιτούμενης επιφάνειας και, κατά συνέπεια, ένα χαμηλότερο προϊόν. |
| 3 | Η HDB χρησιμοποιεί τις ικανότητές της στην περιοχή για να σφίξει και να λυγίσει τους σωλήνες, να κατασκευάσει τις κεφαλές, να τρυπήσει τα φύλλα των σωλήνων, να κόψει και να προετοιμάσει όλα τα υλικά περίβλησης,και να εκτελέσει όλα τα μέρη πίεσης και το περίβλημα συγκόλληση. |
| 4 | Αυτό δίνει στην HDB μεγαλύτερο έλεγχο της ακολουθίας και του χρονοδιαγράμματος παραγωγής, γεγονός που μας βοήθησε να επιτύχουμε ένα αξιοσημείωτο ρεκόρ στην έγκαιρη παράδοση. |
Κριτήρια κατασκευής και αποδοχής
| · | JB/T6512 "Τεχνολογικές συνθήκες κατασκευής λέβητα με σπειροειδή σωλήνα συγκόλλησης αντίστασης υψηλής συχνότητας" |
| · | HG/T3181 "πύργο σπειροειδούς πτερύγας συγκόλλησης υψηλής συχνότητας" |
| · | JB/T6511 "Τεχνικές προϋποθέσεις δοκιμής σπειροειδούς σωλήνα με πτερύγια". |
| · | JB1611 "Όροι συναρμολόγησης κουτιού καυσίμου με μανία" |
| · | JB/T1612 "Πρόσθετες συνθήκες παραγωγής υπό πίεση. |
| · | JB16I3 "Πρόσθετες συνθήκες συγκόλλησης των τμημάτων πίεσης του λέβητα". |
*Σημείωση:Η HD BOILER μπορεί να κατασκευάσει ειδικό τύπο εξοικονομητή σύμφωνα με τις απαιτήσεις του πελάτη.
Οικονομητής HRSG
| 1 | Οι εξοικονομιστές για τις σημερινές μονάδες HRSG είναι διαμορφωμένοι με σωλήνες που κρέμονται κατακόρυφα.Η HDB έχει κατασκευάσει κυλίνδρους οικονομιστών για σχεδόν όλες τις εταιρείες OEM HRSG και κατανοεί τα μοναδικά χαρακτηριστικά κάθε εταιρείας.. |
| 2 | Σε πολλές περιπτώσεις, οι επιχειρήσεις κοινής ωφέλειας επιθυμούν να αναβαθμίσουν τους εξοικονομιστές τους από απλό χάλυβα άνθρακα σε υλικό κράματος για να βοηθήσουν στην αντίσταση της ρευστότητας επιταχυνόμενης διάβρωσης (FAC) στο εσωτερικό των κεφαλών και των καμπυλών σωλήνων. |
| 3 | Η HDB είναι το μοναδικό κατάστημα για την κατασκευή εξοικονόμησης επειδή προετοιμάζουμε όλα τα υλικά και εκτελούμε όλα τα μέρη πίεσης και συγκόλλησης, από το φινάρισμα των σωλήνων, την κατασκευή των κεφαλών,και να συναρμολογήσω το δέμα της σπείρας. |
Εσωτερικοί εναλλάκτες θερμότητας
1Η υποψύχωση μπορεί επίσης να προκύψει με υπερθέρμανση του αερίου που φεύγει από τον εξατμιστήρα και κατευθύνεται στον συμπιεστή αερίου.
2Τα συστήματα αυτά απορροφούν θερμότητα από τη γραμμή υγρού αλλά θερμαίνουν την ανάσα των συμπιεστών αερίου.
3Αυτή είναι μια πολύ κοινή λύση για να διασφαλιστεί ότι το αέριο φτάνει στον συμπιεστή και το υγρό φτάνει στην βαλβίδα.
4Επιτρέπει επίσης τη μέγιστη χρήση του εναλλάκτη θερμότητας, καθώς ελαχιστοποιεί το ποσοστό των εναλλάκτων θερμότητας που χρησιμοποιούνται για την αλλαγή της θερμοκρασίας του υγρού,και μεγιστοποιεί τον όγκο στον οποίο το ψυκτικό αλλάζει φάση.
