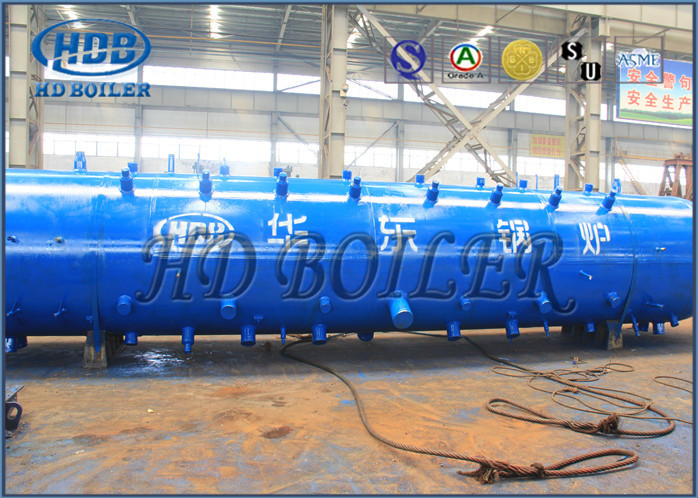

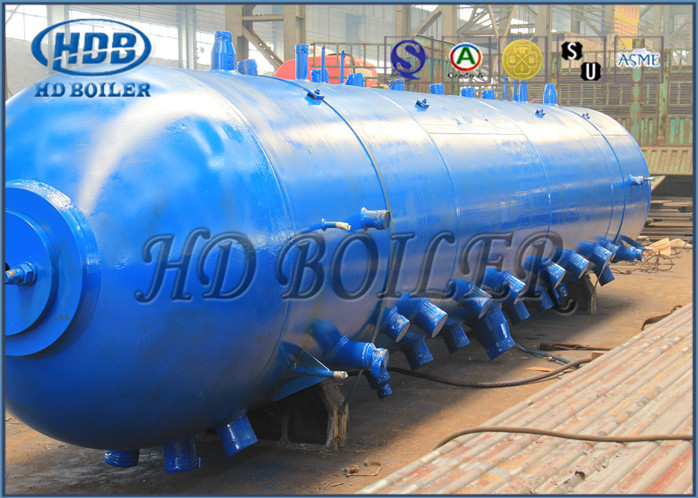

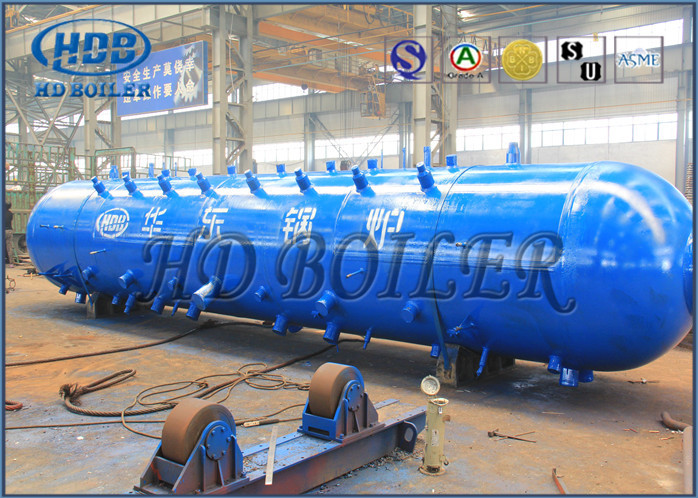

Υπερθερμασμένο κορεσμένο ατμό άνω βαρέλι λέβητα ASME 2017 έκδοση

Το πρότυπο ASME πάχους 100 mm παράγει υπερθερματισμένο και κορεσμένο βαρέλι θερμοσίφωνας ατμού

Περιγραφή του προϊόντος

Ένα βαρέλι ατμού είναι ένα τυποποιημένο χαρακτηριστικό ενός λέβητα με σωλήνα νερού.Το τύμπανο αποθηκεύει τον ατμό που παράγεται στους σωλήνες νερού και λειτουργεί ως διαχωριστής φάσεων για το μείγμα ατμού / νερούΗ διαφορά σε πυκνότητα μεταξύ ζεστού και κρύου νερού συμβάλλει στην συσσώρευση του "θερμότερου" νερού και του κορεσμένου ατμού στο βαρέλι ατμού.

Προσοχή!

Το επίπεδο του νερού του βαρέλι του θερμοσίφωνα ατμού είναι μία από τις σημαντικότερες παραμέτρους του σταθμού παραγωγής ηλεκτρικής ενέργειας για τη μέτρηση και τον έλεγχο.Ο έλεγχος του κατάλληλου επιπέδου νερού στο λέβητα είναι κρίσιμος για την ασφαλή λειτουργία του λέβηταΕάν το επίπεδο είναι πολύ χαμηλό, οι σωλήνες του λέβητα θα καταστραφούν από υπερθέρμανση.και οι σωλήνες υπερθέρμανσης και η τουρμπίνα θα μπορούσαν να υποστούν ζημιές από υγρασία ή χημική μεταφορά επεξεργασίας νερού.

Κυκλοφορία νερού

Φυσική κυκλοφορία

Σε αυτή την κυκλοφορία, το νερό που ρέει από τα άνω βαρέλια μέσω των κατεβατών που βρίσκονται στο λέβητα είναι σχετικά κρύο, ρέει προς τα κάτω στο βαρέλι λάσπης.ροή νερού πίσω στο βαρέλι ατμού μετά τη διέλευση από τους σωλήνες του εξατμιστήρα.

Επαναγκαστική κυκλοφορία

Σε αυτή την αναγκαστική κυκλοφορία, το υγρό αντλείται μέσω του εξατμιστήρα.

Εργασία

Ο διαχωρισμένος ατμός απορροφάται από το άνω τμήμα του τύμπανου και διανέμεται για επεξεργασία.Η περαιτέρω θέρμανση του κορεσμένου ατμού θα κάνει υπερθερματισμένο ατμό που χρησιμοποιείται κανονικά για την κίνηση μιας ατμογεννήτριαςΟ κορεσμένος ατμός απορροφάται από την κορυφή του τύμπανου και εισέρχεται ξανά στον φούρνο μέσω ενός υπερθερμαντή.

Το μείγμα ατμού και νερού εισέρχεται στο τύμπανο ατμού μέσω σωλήνων ανύψωσης, τα εσωτερικά του τύμπανου που αποτελούνται από θόρυβο διαχωρίζουν τις σταγονίδια νερού από τον ατμό παράγοντας ξηρό ατμό.Το κορεσμένο νερό στο κάτω μέρος του βαρέλι ατμού ρέει προς τα κάτω μέσω του σωλήνα κάτωΤα εξαρτήματα του περιλαμβάνουν μια βαλβίδα ασφαλείας, δείκτη επιπέδου νερού και ρυθμιστή επιπέδου.Το νερό τροφοδοσίας του λέβητα τροφοδοτείται επίσης στο τύμπανο ατμού μέσω ενός σωλήνα τροφοδοσίας που εκτείνεται στο εσωτερικό του τύμπανου, κατά μήκος του τύμπανου ατμού.

Εργαστήριο παραγωγής

Πληροφορίες εταιρείας

Η HD Boiler ιδρύθηκε το 1985, η Zhangjiagang Hua Dong Boiler Co., Ltd. (εμπορεύεται ως HD Boiler), είναι επαγγελματίας βιομηχανικός κατασκευαστής, που παράγει λέβητα κοινής ωφέλειας, βιομηχανικά λέβητα,Κεταλλωτή HRSG και όλα τα είδη εξαρτημάτων, όπως πάνελ υδρατμών, εξοικονομητές, προθέρμανση αέρα, υπερθερμαντήρες, κεφαλές, σωλήνες σπειροειδών πτερυγίων, σωλήνες πτερυγίων H, σωλήνες θερμότητας κλπ. Το HD Boiler βρίσκεται στο βιομηχανικό πάρκο Dong Lai,Ανατολικό προάστιο της πόλης Zhang Jia GangΗ τοποθεσία του εργοστασίου είναι περίπου 150 χλμ. από τον αυτοκινητόδρομο προς το λιμάνι της Σαγκάης ή 60 χλμ. από τον κρατικό δρόμο προς το Σουζού ή το Ουξί, με τη μεταφορά να επεκτείνεται σε όλες τις κατευθύνσεις με ευκολία και ταχύτητα.
