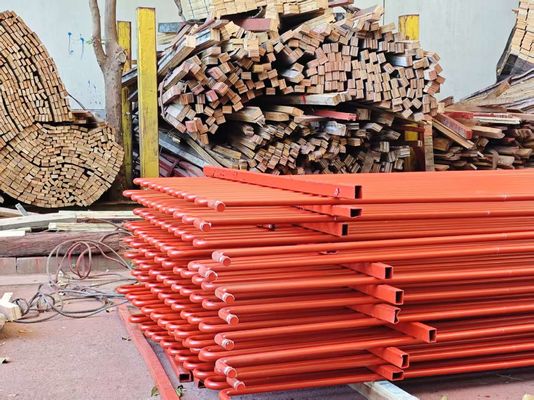

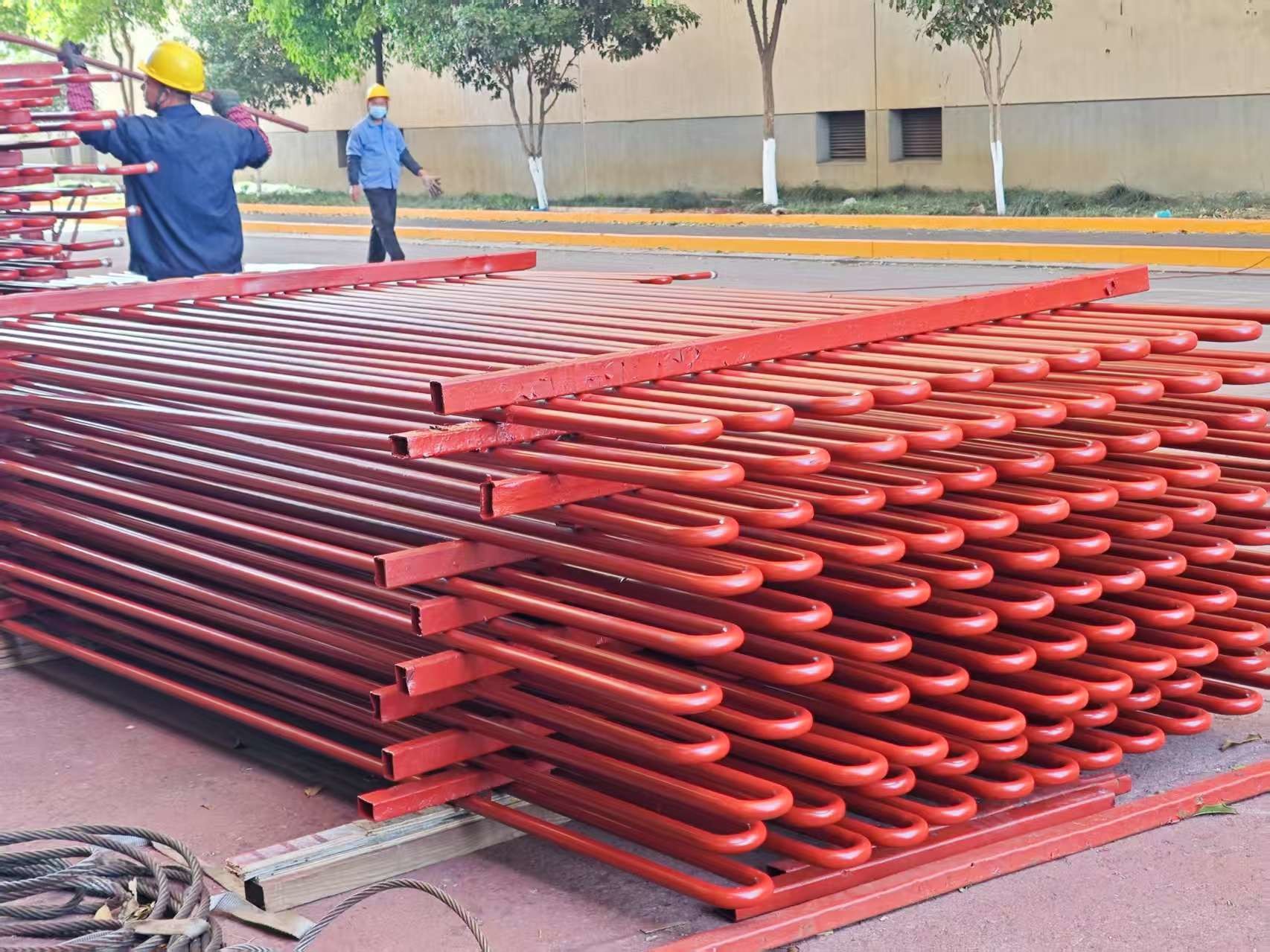

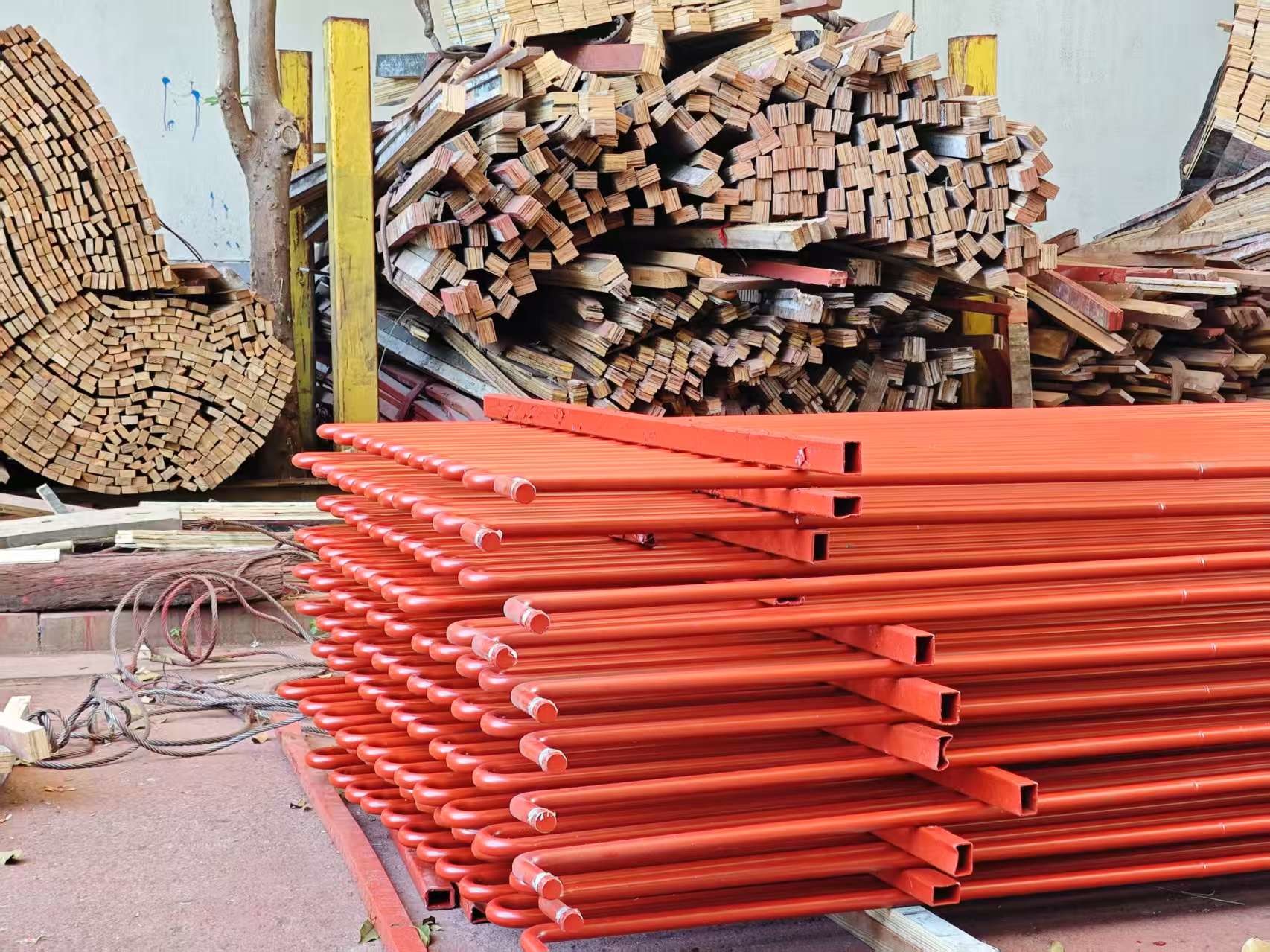

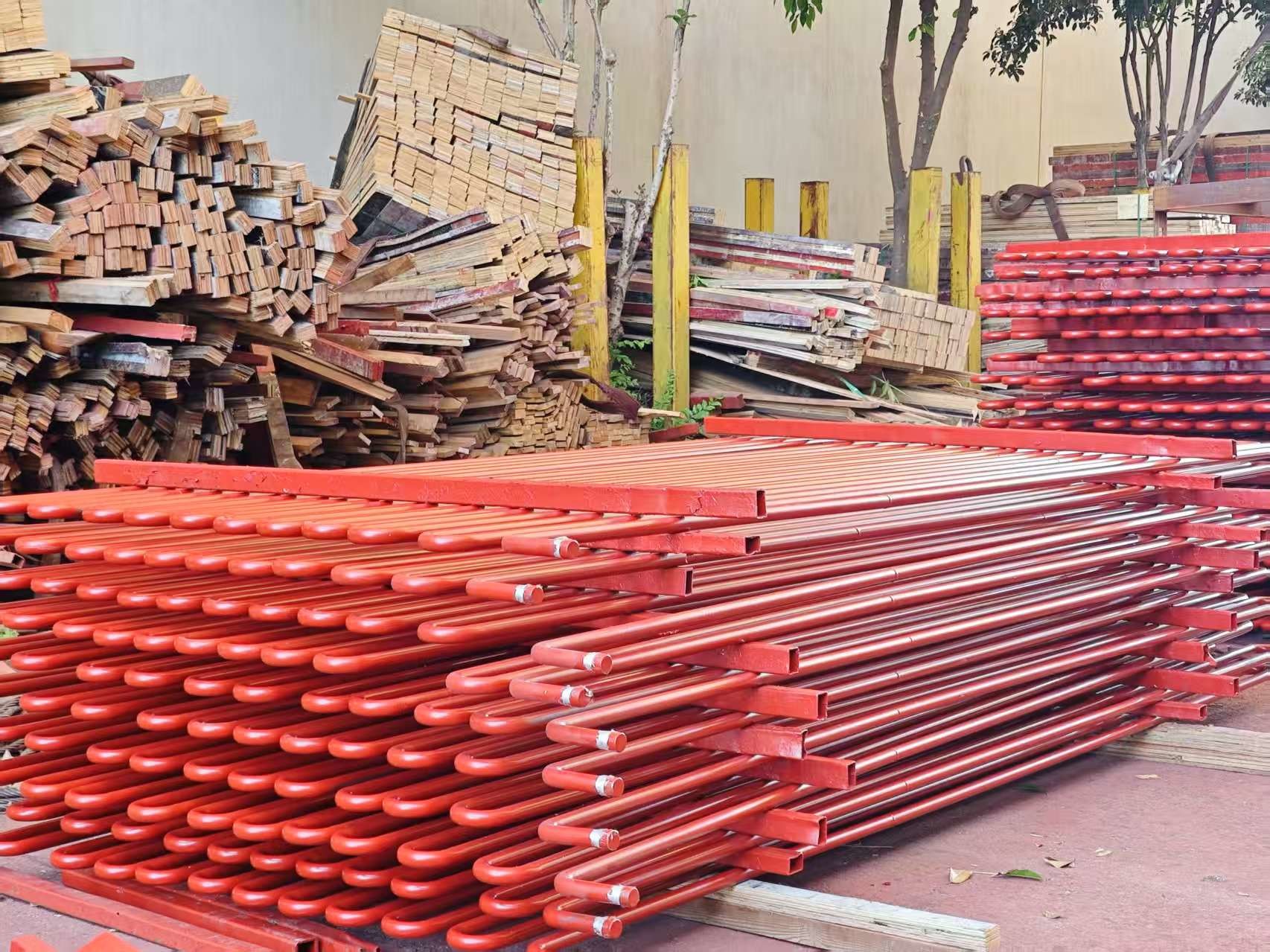

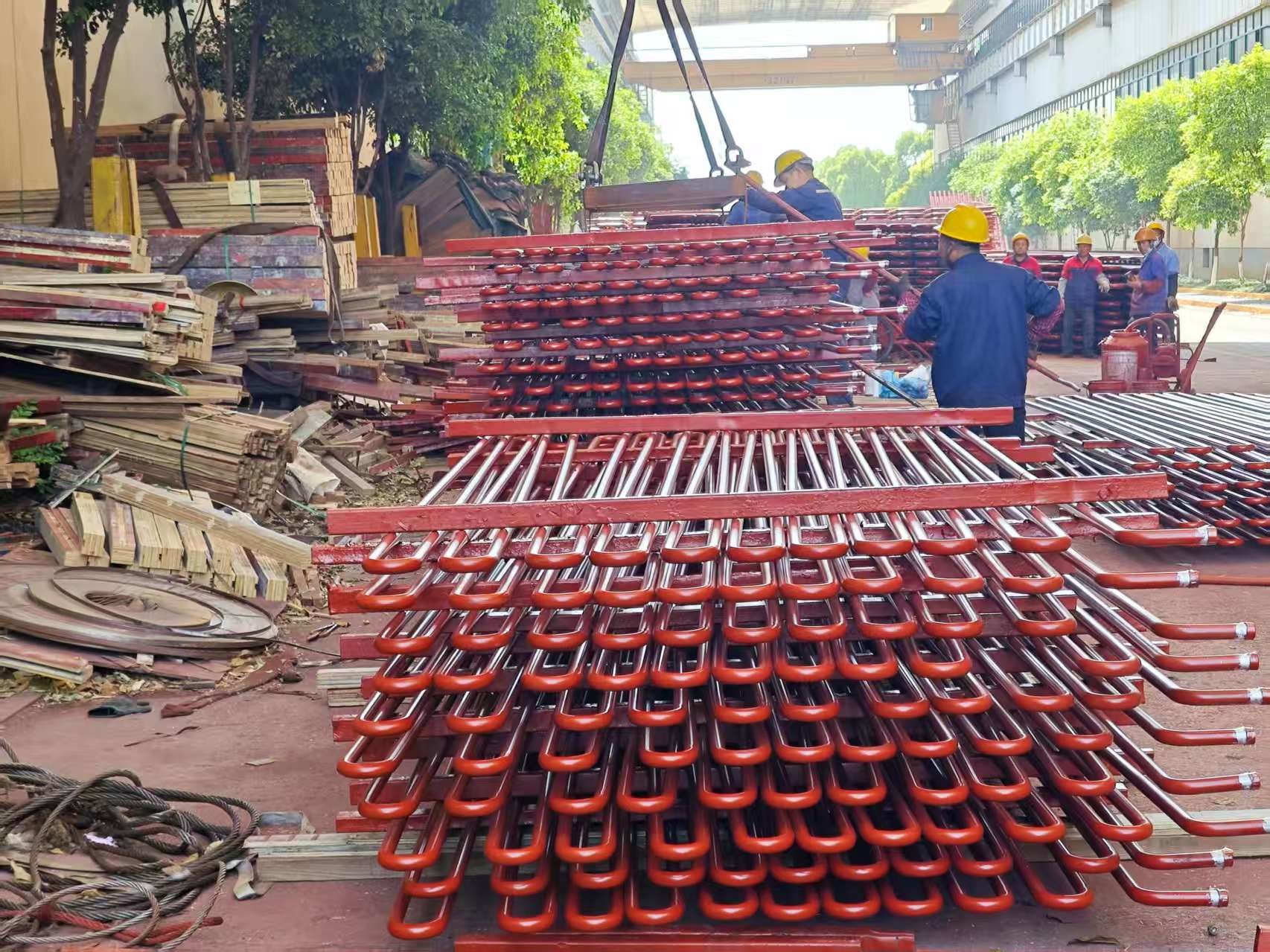

Υψηλής απόδοσης θερμοσίφωνας βιομάζας με σέρπεντινους σωλήνες

Σωλήνες ελικοειδούς διαδρομής λέβητα βιομάζας υψηλής απόδοσης Πρότυπο ASME

Περιγραφή προϊόντος

Για τη βελτίωση της θερμικής απόδοσης, η πίεση του υπερθερμασμένου ατμού έχει αυξηθεί από υπερ-υψηλή πίεση σε υποκρίσιμη και υπερκρίσιμη πίεση. Αλλά περιορισμένη από την απόδοση του μετάλλου, η θερμοκρασία ατμού των υπερθερμαντήρων και των επαναθερμαντήρων διατηρείται εντός των 540-555 βαθμών.

Επειδή αυτό που ρέει μέσω των σωλήνων των υπερθερμαντήρων και των επαναθερμαντήρων είναι ατμός υψηλής θερμοκρασίας, ο συντελεστής μεταφοράς θερμότητας από το τοίχωμα του σωλήνα στον ατμό είναι αρκετά μικρός και η απόδοση μεταφοράς θερμότητας είναι κακή, η ικανότητα ψύξης του ατμού στο τοίχωμα του σωλήνα είναι χαμηλή. Εν τω μεταξύ, για να εξασφαλιστεί η λογική διαφορά θερμοκρασίας της μεταφοράς θερμότητας, συνήθως οι υπερθερμαντήρες και οι επαναθερμαντήρες τοποθετούνται στις περιοχές όπου οι θερμοκρασίες καπνού είναι υψηλές και η θερμοκρασία λειτουργίας του τοιχώματος του σωλήνα είναι αρκετά υψηλή, επομένως το περιβάλλον εργασίας των υπερθερμαντήρων και των επαναθερμαντήρων είναι αρκετά κακό. Ειδικά οι επαναθερμαντήρες, επειδή η πίεση του επαναθερμασμένου ατμού είναι χαμηλή και η ικανότητά τους να ψύχουν τους σωλήνες είναι χειρότερη, επομένως το πώς να διασφαλιστεί ότι το μέταλλο του σωλήνα μπορεί να λειτουργεί με ασφάλεια μακροπρόθεσμα είναι ένα σημαντικό ζήτημα όταν πρόκειται για το σχεδιασμό και τη λειτουργία των υπερθερμαντήρων και των επαναθερμαντήρων. Το Διάγραμμα 4-1 παραθέτει το ανώτατο όριο των επιτρεπόμενων θερμοκρασιών για κοινά μέταλλα που χρησιμοποιούνται σε λέβητες. Για να αποφευχθεί η χρήση υψηλότερου επιπέδου χάλυβα κράματος, όταν πρόκειται για το σχεδιασμό υπερθερμαντήρων και επαναθερμαντήρων, το μέταλλο του σωλήνα που χρησιμοποιείται είναι σχεδόν κοντά στα όρια θερμοκρασίας κατά τη λειτουργία. Αυτή τη φορά, εάν υπάρχει αύξηση της θερμοκρασίας κατά 10-20 βαθμούς, η οποία επίσης μειώνει πολύ την επιτρεπόμενη τάση. Επομένως, θα πρέπει να δοθεί προσοχή στο σχεδιασμό και τη λειτουργία των υπερθερμαντήρων και των επαναθερμαντήρων στις παρακάτω πτυχές:

1. για να διασφαλιστεί η σταθερή θερμοκρασία ατμού κατά τη λειτουργία. Η διακύμανση της θερμοκρασίας ατμού υποτίθεται ότι δεν υπερβαίνει τους +5- -10 βαθμούς;

2. Υπάρχει ανάγκη αξιόπιστης μεθόδου για την προσαρμογή των θερμοκρασιών για υπερθερμαντήρες και επαναθερμαντήρες όταν οι συνθήκες λειτουργίας αλλάζουν σε κάποιο βαθμό για να διατηρηθούν οι ονομαστικές θερμοκρασίες ατμού.

3. για την ελαχιστοποίηση της θερμικής απόκλισης μεταξύ παράλληλων σωλήνων.

Ο υπερθερμαντήρας είναι για την αύξηση της θερμοκρασίας του ατμού πάνω από το σημείο κορεσμού του.
Ο επαναθερμαντήρας είναι βασικά ένας υπερθερμαντήρας που υπερθερμαίνει τον ατμό που εξέρχεται από το στάδιο υψηλής πίεσης μιας τουρμπίνας. Ο επαναθερμασμένος ατμός στη συνέχεια στέλνεται στο στάδιο χαμηλής πίεσης της τουρμπίνας. Με την επαναθέρμανση του ατμού μεταξύ τουρμπίνας υψηλής πίεσης και χαμηλής πίεσης είναι δυνατόν να αυξηθεί η ηλεκτρική απόδοση του κύκλου του εργοστασίου παραγωγής ενέργειας πάνω από 40%. Ο κύκλος επαναθέρμανσης χρησιμοποιείται σε μεγάλους λέβητες παραγωγής ενέργειας, καθώς είναι εφικτός οικονομικά μόνο σε μεγαλύτερα εργοστάσια παραγωγής ενέργειας.

Μέτρα πρόληψης ρήξης σωλήνων;

Τακτική μέτρηση πάχους + παρακολούθηση κλίμακας οξειδίου.

Διαφορές

Στείλτε μας τα απαιτούμενα τεχνικά δεδομένα, όπως χωρητικότητα ατμού, πίεση, απαιτούμενη θερμοκρασία κ.λπ. Θα σχεδιάσουμε ανάλογα.+

Λεπτομέρειες

Όλες οι πρώτες ύλες θα γίνουν αρχικά κοπή σωληνώσεων.

Αποτελείται από μια σειρά από γυμνό λάδι (ανθρακούχο χάλυβα, χάλυβα κράματος ή ανθεκτικό χάλυβα θερμότητας) και κεφαλίδα και άλλα βοηθητικά. Σωλήνες Φ32,38,42 και ούτω καθεξής, επίσης ως αίτημα.

Εισαγωγή εταιρείας

Ιδρύθηκε το 1985, η Zhangjiagang Hua Dong Boiler Co., Ltd. (με την επωνυμία HD Boiler), παράγει εργοστάσια παραγωγής ενέργειας, βιομηχανικούς, απόβλητα θερμότητας, αποτέφρωση αποβλήτων, βιομάζα, οργανικούς φορείς θερμότητας και ηλεκτρικούς λέβητες ατμού. Σε συνδυασμό με μια ολοκληρωμένη σειρά επιφανειών θέρμανσης, η HD Boiler φέρνει στην αγορά μια μοναδική υπηρεσία που περιλαμβάνει το σχεδιασμό, την κατασκευή, την εγκατάσταση, τη συντήρηση και την αντικατάσταση εξαρτημάτων πίεσης λέβητα.

1. Περιοχή κατασκευής 200.000 τετραγωνικών μέτρων
2. 150 Μηχανικοί
3. 600 Κωδικοποιημένοι συγκολλητές
4. 60 Αδειοδοτημένοι επιθεωρητές (εκπαιδευτές NDT Level-III)
5. Άδειες κατηγορίας Α για το σχεδιασμό και την κατασκευή λέβητα
6. Σύστημα ποιότητας ISO 9001:2008
7. Πιστοποιητικό ASME Power Boilers
8. Έγκριση σφραγίδας ASME 'S', 'U' και NB
