Οικονομικός μηχανισμός λέβητα ASME για βιομηχανικούς λέβητες και συστήματα ανάκτησης θερμότητας απόβλητων
Product Details
| Όνομα Porduct: | Στρογγυλοί εξοικονόμησης λέβητα | Υλικό: | χάλυβα άνθρακα |
|---|---|---|---|
| Δομή: | Σύνδεση γυμνού σωλήνα | Πίεση: | Χαμηλή/υψηλή πίεση |
| Ζωγραφική: | Προσαρμοσμένο | Ποικιλία εφαρμογών: | Ενεργειακό σταθμό, Βιομηχανικό |
| Επισημαίνω |
Βιομηχανικοί λέβητες,Οικονομικός μηχανισμός λέβητα ASME,Συστήματα ανάκτησης της θερμότητας απόβλητων |
||
Product Description
Ονομαστικός εξοικονόμος λέβητα ASME για βιομηχανικούς λέβητες και συστήματα ανάκτησης θερμότητας απόβλητων
Εισαγωγή του προϊόντος

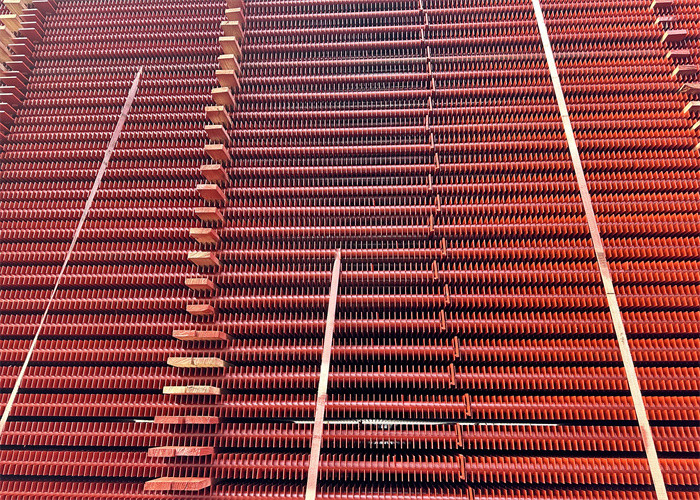

Μπορούμε να κατασκευάσουμε τρεις τύπους εξοικονομιστή λέβητα, εξοικονομιστή γυμνό σωλήνα, εξοικονομιστή σωλήνα H και εξοικονομιστή σωλήνα σπειροειδούς.Ο οικονομιστής σωλήνων με πτερυγούς H είναι ένας εξοικονομιστής με υψηλή απόδοση ανταλλακτή θερμότητας που αποτελείται από σωλήνες με πτερυγούς H.
Σε σύγκριση με τον οικονομιστή γυμνού σωλήνα, ο οικονομιστής σωλήνα με πτερύγια H μπορεί να διευρύνει την περιοχή ανταλλαγής θερμότητας και να μειώσει τον αριθμό των σωλήνων.Μπορεί επίσης να αυξήσει την περιοχή ροής αερίων καπνού, προκειμένου να μειωθεί η ταχύτητα ροής αερίων καπνού και την τριβή.
Ο σωλήνας με πτερύγια H μπορεί να κατασκευαστεί ως διπλός σωλήνας με πτερύγια H, με υψηλή ακαμψία για να ταιριάζει σε μακρά σειρά σωλήνων.

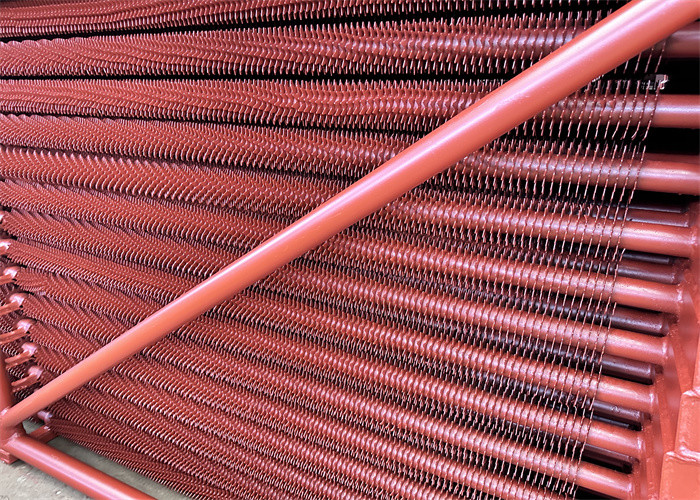

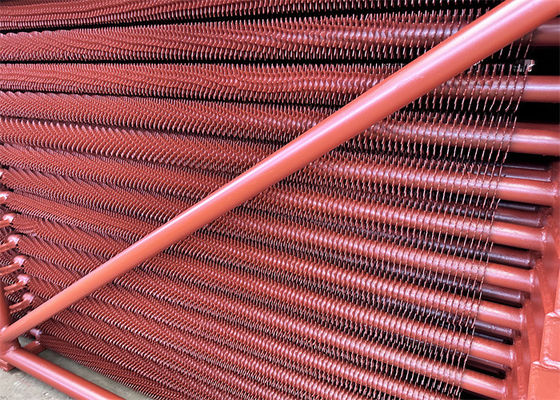

Ο εξοικονόμος με σπειροειδή πτερύγια είναι ένας πρόσφατα σχεδιασμένος εξοπλισμός μεταφοράς θερμότητας, που αποτελείται από σπειροειδή σωλήνες πτερύγων για να ξεπεράσει τη σοβαρή συσπάθεια και τον σύντομο χρόνο λειτουργίας.
Προδιαγραφές
| Περιγραφή | Οικονομητής λέβητα |
| Υλικό | Χάλυβας κράματος (SA213T22), χάλυβας άνθρακα (SA210C) κλπ. |
| Πρότυπο υλικών | ASTM, EN ή ISO κλπ. |
| Διάσταση | Προσαρμογή |
| Βάρος | Min: 10 τόνοι Max.:200 τόνοι |
|
Κατασκευή διαδικασία |
Υλικό→Μαγνάζα → Ζεστό/Κρύο ρυμούλκηση→Θερμική επεξεργασία (Συνηματισμός+εξακρίβωση) → Επιθεώρηση →Καταστροφή σωλήνα→Συναρμολόγηση →Επιθεώρηση →RT→Θερμική επεξεργασία (εξακρίβωση)→Δοκιμή υδραυλικής πίεσης→Χρωματισμός→Συσκευή |
Τεχνικές προδιαγραφές
1Δομή κατασκευής
Αποτελείται από μια σειρά από σωλήνες με πτερύγια τύπου H, τις κεφαλές εισόδου και εξόδου, την καμπύλη, το πλαίσιο και άλλα βοηθητικά.
2.Διαρθρωτική διευθέτηση
Σε γραμμή / σταδιακή διάταξη.
Εργασίες
1.απορροφά θερμότητα από αέριο υψηλής θερμοκρασίας, μειώνει τη θερμοκρασία των καυσαερίων, μειώνει την κατανάλωση αερίου, εξοικονομεί καύσιμα.
2Το νερό τροφοδοσίας θερμαίνεται σε οικονομιστή πριν από την είσοδο στο βαρέλι ατμού, έτσι ώστε να μειωθεί η απορρόφηση θερμότητας του νερού τροφοδοσίας στην επιφάνεια θέρμανσης,η οποία μπορεί να χρησιμοποιήσει εξοικονόμο αντί υψηλού κόστους εξατμίσεις θέρμανση επιφάνειας και εξοικονόμηση κόστους.
3Ο εξοικονόμος αυξάνει τη θερμοκρασία του νερού τροφοδοσίας, όταν το νερό τροφοδοσίας εισέρχεται στο βαρέλι ατμού, η απόκλιση θερμοκρασίας του τοίχου μειώνεται, η θερμική πίεση μειώνεται σημαντικά και παρατείνει τη διάρκεια ζωής του βαρέλι.
Ποικιλία
Οικονομικός μηχανισμός λέβητα
| 1 | Η HDB παράγει εξοικονομιστές για λέβητες κοινής ωφέλειας, οι οποίοι περιλαμβάνουν λέβητες που τροφοδοτούνται από άνθρακα, ξύλο, πετρέλαιο ή άλλα στερεά καύσιμα για την παραγωγή ηλεκτρικής ενέργειας από ατμό υψηλής πίεσης του λέβητα. |
| 2 | Οι οικονομιστές αυτοί βρίσκονται συνήθως στο πίσω πέρασμα του λέβητα και προσανατολίζονται με τους σωλήνες να τρέχουν οριζόντια.Το νερό τροφοδοσίας του λέβητα περνά μέσα από τα κυκλώματα εξοικονομιστή στην αντίθετη κατεύθυνση της ροής αερίου (που ονομάζεται αντίστροφη ροή). |
| 3 | Οι γυμνοί σωλήνες χρησιμοποιούνται συνήθως για να ελαχιστοποιήσουν την μόλυνση από στάχτες, αλλά ορισμένοι κατασκευαστές OEM λέβητων σχεδιάζουν τους εξοικονομιστές τους με σωλήνες με πτερύγια, είτε σπειροειδείς είτε με μακρά πτερύγια. |
| 4 | Το HDB μπορεί να παράγει οικονομιστικά στοιχεία είτε με γυμνούς, σπειροειδείς πτερυγούς, είτε με μακρούς πτερυγούς σωλήνες, και αν προτιμάτε, επανασχεδιάστε την μονάδα σας σε έναν από τους άλλους τύπους σωλήνων.Η HDB μπορεί επίσης να κατασκευάσει υποκατάστατα κεφαλίδων για όλους τους οικονομιστές λέβητα. |
Συσκευή εξοικονόμησης λέβητα
| 1 | Η HDB διαθέτει μοναδικές κατασκευαστικές δυνατότητες, τις οποίες οι μηχανικοί της Optimus εκμεταλλεύονται πλήρως κατά τον σχεδιασμό εξοικονομιστών και υπερθερμαντών σταθμών θειικού οξέος. |
| 2 | Συχνά, αυτό επιτρέπει στις μονάδες Optimus να ρυθμίζονται για υψηλότερη απόδοση μεταφοράς θερμότητας, γεγονός που έχει ως αποτέλεσμα τη μείωση της απαιτούμενης επιφάνειας και, κατά συνέπεια, ένα χαμηλότερο προϊόν. |
| 3 | Η HDB χρησιμοποιεί τις ικανότητές της στην περιοχή για να σφίξει και να λυγίσει τους σωλήνες, να κατασκευάσει τις κεφαλές, να τρυπήσει τα φύλλα των σωλήνων, να κόψει και να προετοιμάσει όλα τα υλικά περίβλησης,και να εκτελέσει όλα τα μέρη πίεσης και το περίβλημα συγκόλληση. |
| 4 | Αυτό δίνει στην HDB μεγαλύτερο έλεγχο της ακολουθίας και του χρονοδιαγράμματος παραγωγής, γεγονός που μας βοήθησε να επιτύχουμε ένα αξιοσημείωτο ρεκόρ στην έγκαιρη παράδοση. |
Οικονομητής HRSG
| 1 | Οι εξοικονομιστές για τις σημερινές μονάδες HRSG είναι διαμορφωμένοι με σωλήνες που κρέμονται κατακόρυφα.Η HDB έχει κατασκευάσει κυλίνδρους οικονομιστών για σχεδόν όλες τις εταιρείες OEM HRSG και κατανοεί τα μοναδικά χαρακτηριστικά κάθε εταιρείας.. |
| 2 | Σε πολλές περιπτώσεις, οι επιχειρήσεις κοινής ωφέλειας επιθυμούν να αναβαθμίσουν τους εξοικονομιστές τους από απλό χάλυβα άνθρακα σε υλικό κράματος για να βοηθήσουν στην αντίσταση της ρευστότητας επιταχυνόμενης διάβρωσης (FAC) στο εσωτερικό των κεφαλών και των καμπυλών σωλήνων. |
| 3 | Η HDB είναι το μοναδικό κατάστημα για την κατασκευή εξοικονόμησης επειδή προετοιμάζουμε όλα τα υλικά και εκτελούμε όλα τα μέρη πίεσης και συγκόλλησης, από το φινάρισμα των σωλήνων, την κατασκευή των κεφαλών,και να συναρμολογήσω το δέμα της σπείρας. |
*Σημείωση:Η HD BOILER μπορεί να κατασκευάσει ειδικό τύπο εξοικονομητή σύμφωνα με τις απαιτήσεις του πελάτη.
Δοκιμή
| 1 | Ο τελευταίος τύπος μηχανής κάμψης "U" χρησιμοποιείται για την ακριβή κάμψη σωλήνων σε κρύο. |
| 2 | Η κάμψη γίνεται για όλα τα είδη ανταλλακτών θερμότητας, συμπυκνωτή, οικονομιστή, σωλήνες λέβητα σε ανοξείδωτο χάλυβα. |
| 3 | Μετά την κάμψη των σωλήνων "U" υποβάλλονται σε υδροδοκιμασία και ανακούφιση από την πίεση, εάν ζητηθεί. |
| 4 | Επίσης, παρασκευάζονται μοντέλα για τον προσδιορισμό της μείωσης του πάχους στο τμήμα κάμψης. |
| 5 | Οι δοκιμές διαπερατών βαφών στο τμήμα της κάμψης πραγματοποιούνται για την ανίχνευση ρωγμών, ελαττωμάτων ή οποιουδήποτε είδους ελαττώματος. |
| 6 | Προβλέπεται ειδική συσκευασία για την αποφυγή τυχόν ζημιών κατά τη διαμετακόμιση. |
