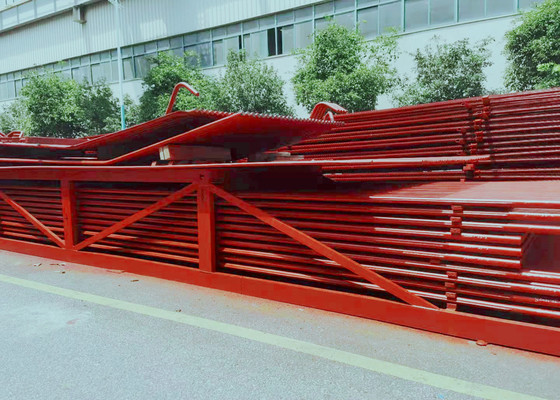

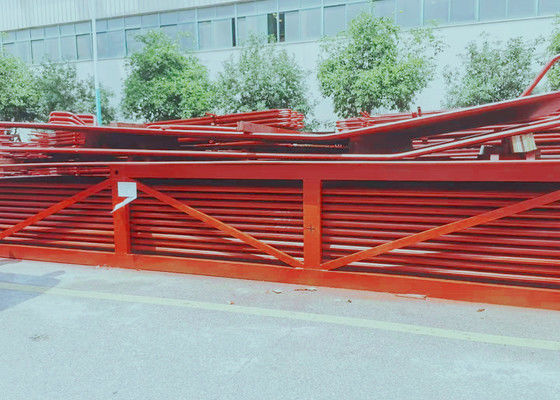

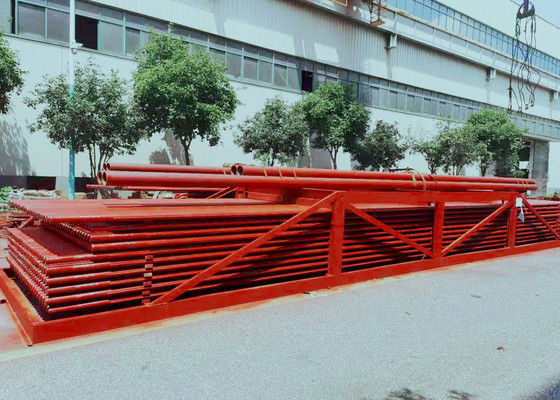

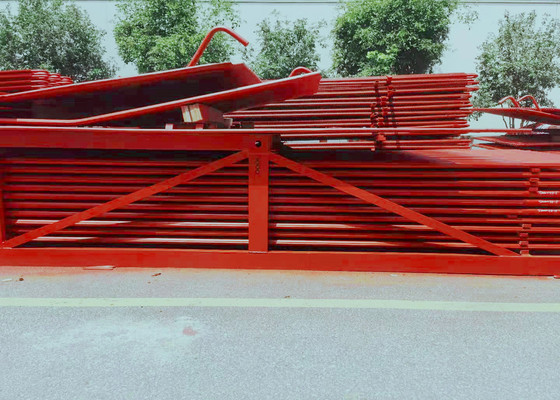

Τείχος βιομηχανικού λέβητα νερού με μεμβράνη με άνθρακα με SAW Q235B

Τοίχος νερού με μεμβράνη λέβητα με SAW για εφαρμογή σε εργοστάσια ζάχαρης και άλλους βιομηχανικούς λέβητες

Εισαγωγή

Το τείχος νερού με μεμβράνη είναι μια αεροστεγή δομή που αποτελείται από σωλήνες και πτερύγια.Τα πλεονεκτήματα είναι λιγότερη διαρροή αέρα στο φούρνο.λιγότερο φορτίο στην ατσάλινη δομή και χαμηλότερο κόστος λέβητα· εύκολη στη χρήση δομή αναστολής και βελτίωση του συστήματος θερμικής επέκτασης, κατάλληλη για μεγάλης κλίμακας μηχανοποιημένη παραγωγή, υψηλή ταχύτητα συναρμολόγησης,χαμηλή χωρητικότητα αποθήκευσης θερμότητας και συντομότερο χρόνο εκκίνησης και διακοπήςΤο μειονέκτημα είναι ότι η διαδικασία κατασκευής είναι περίπλοκη.

Σύμφωνα με τις διαφορετικές διαδικασίες κατασκευής, το τείχος νερού μεμβράνης μπορεί να χωριστεί σε τρεις τύπους (βλέπε σχήμα 1):1Οι κυλινδρισμένοι σωλήνες πτερυγίων συγκολλούνται σε σειρές, με λιγότερο φόρτο εργασίας συγκόλλησης, αλλά οι σωλήνες πτερυγίων είναι ακριβές.το οποίο έχει χαμηλό κόστος υλικού και μπορεί εύκολα να ανταποκριθεί στις απαιτήσεις διαφόρων θέσεων, αλλά ο επίπεδος χάλυβας απαιτεί υψηλή ακρίβεια και εξοπλισμό τελικής επεξεργασίας.3.Στη συγκόλληση γυμνών σωλήνων, τα πτερύγια μεταξύ των σωλήνων σχηματίζονται γεμίζοντας το σύρμα συγκόλλησης, το οποίο χρησιμοποιείται κυρίως για το μικρό βάθος μεταξύ των σωλήνων.Η απόσταση μεταξύ των σωλήνων του τοίχου νερού μεμβράνης σχετίζεται με παράγοντες όπως η πίεση του λέβητα και το θερμικό φορτίο του φούρνου, συνήθως s/d είναι 1,2-1.5.

Υλικά για τοιχοί νερού
20# Χάλυβας, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Προδιαγραφές
Πρότυπο κωδικού ASME, πρότυπο GB

Επιθεώρηση ποιότητας
MT, RT, Υδραυλική δοκιμή

Προδιαγραφές

Η κύρια λειτουργία των πάνελ τοίχου νερού σε λέβητα είναι η απορρόφηση της θερμότητας που παράγεται από φλόγα υψηλής θερμοκρασίας ή καπνό και η παραγωγή ατμού ή ζεστού νερού σε σωλήνες,Συνεπώς για να μειώσει τη θερμοκρασία στο θάλαμο.

• Πίνακας τοιχώματος νερού θερμοσίφωνα με μεμβράνη:Το σημείο συγκόλλησης πολλών τυλιγμένων σωλήνων με πτερύγια σε μια σφραγισμένη επιφάνεια συνδυασμένης θέρμανσης, η οποία βελτιώνει την αεροστεγή του φούρνου και μειώνει την διαρροή αέρα.
• Τεχνουργήματα για την κατασκευή ή την κατασκευή οχημάτων με κινητήραΖυγίζει πινάκια μήκους 20 έως 25 mm και διαμέτρου 6 έως 12 mm στον σωλήνα του τοιχώματος νερού και στη συνέχεια εφαρμόζει ένα ανθεκτικό πλαστικό χρωμικού μετάλλου για να μειώσει την απορρόφηση θερμότητας του πίνακα του τοιχώματος νερού,και να αυξήσει τη θερμοκρασία στη ζώνη καύσηςΕίναι κατάλληλο για καταστάσεις όπου είναι δύσκολο να ανάψει το καύσιμο, καθώς και για ειδικούς φούρνους απορρόφησης σκουπιδιών.
• Πίνακας τοιχώματος νερού από λέβητα με απλό σωλήνα:Αποτελείται από μια ολόκληρη σειρά από αδιάβροχους χάλυβα σωλήνες, η απλούστερη δομή.
• Τεχνικές συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευήενσωματωμένο στο εσωτερικό τοίχωμα του τοίχου του φούρνου, μονόπλευρη απορρόφηση θερμότητας.
• Διπλής όψεως τοιχώνας θερμαινόμενου νερού:Η θερμοκρασία του θερμοκηπίου πρέπει να είναι χαμηλότερη από τη θερμοκρασία του θερμοκηπίου.
