Τύποι θερμοσίφων ηλεκτροπαραγωγικών εγκαταστάσεων
Product Details
| Υλικό σωλήνα: | Ασφάλεια | Απαίτηση: | 100% PT, 100 RT, 100% UT |
|---|---|---|---|
| Κλειδιά: | Τείχος μεμβράνης·Πίνακας τοίχου νερού | ||
| Επισημαίνω |
Κίτρινο τοίχωμα νερού λέβητα ASME,Τοίχος νερού λέβητα SA192M,Σωλήνες λέβητα ηλεκτροπαραγωγής SA192M |
||
Product Description
Τείχη μεμβράνης λέβητα ASME Standard κατασκευασμένα από SA192M για αντικατάσταση/υπεράσπιση εργοστασίου Sugur
Εισαγωγή του προϊόντος
Τα πάνελ τοίχου νερού αποτελούν την κύρια επιφάνεια θέρμανσης των λέβητων, αποτελούμενη από σειρά από ατσάλινους σωλήνες, που διατίθενται γύρω από την γωνία του λέβητα.και το εξωτερικό δέχεται τη θερμότητα της φλόγας στο φούρνο του λέβηταΤο υγρό εργασίας ανεβαίνει στο φούρνο και εξατμίζεται από τη θερμότητα.
Όταν σχεδιάστηκε αρχικά το τείχος νερού, δεν προοριζόταν για θέρμανση, αλλά για ψύξη του φούρνου, ώστε να μην καταστραφεί από υψηλή θερμοκρασία.λόγω της καλής λειτουργίας ανταλλαγής θερμότηταςΟι θερμοσίφωνες λέβητες είναι η εξατμιστική επιφάνεια θέρμανσης που αποτελείται από πολλούς παράλληλους σωλήνες που τοποθετούνται στο εσωτερικό τοίχωμα της φωτιάς του λέβητα.Οι λειτουργίες τους είναι η απορρόφηση της ακτινοβολούμενης θερμότητας από φωτιά υψηλής θερμοκρασίας ή καύση αερίου στο φούρνο, και να παράγουν ατμό ή ζεστό νερό μέσα στους σωλήνες, και επίσης να μειώσουν τη θερμοκρασία του τοίχου του φούρνου, ώστε να το προστατεύσουν.η θερμοκρασία της φλόγας στο φούρνο είναι πολύ υψηλή και η ένταση της θερμικής ακτινοβολίας είναι πολύ υψηλή40-50% ακόμη περισσότερη θερμότητα απορροφάται από το τοίχωμα νερού.
Αν σύμφωνα με τον τύπο της δομής, οι τοίχοι νερού μπορούν να χωριστούν σε τύπους: τύπου γυμνού σωλήνα, τύπου μεμβράνης και τύπου σωλήνα τρύπησης.
Ο τύπος μεμβράνης είναι ο πιο ευρέως χρησιμοποιούμενος.
Το τείχος νερού με μεμβράνη είναι μια αεροστεγή δομή που αποτελείται από σωλήνες και πτερύγια.Τα πλεονεκτήματα είναι λιγότερη διαρροή αέρα στο φούρνο.λιγότερο φορτίο στην ατσάλινη δομή και χαμηλότερο κόστος λέβητα· εύκολη στη χρήση δομή αναστολής και βελτίωση του συστήματος θερμικής επέκτασης, κατάλληλη για μεγάλης κλίμακας μηχανοποιημένη παραγωγή, υψηλή ταχύτητα συναρμολόγησης,χαμηλή χωρητικότητα αποθήκευσης θερμότητας και συντομότερο χρόνο εκκίνησης και διακοπήςΤο μειονέκτημα είναι ότι η διαδικασία κατασκευής είναι περίπλοκη.
Σύμφωνα με τις διαφορετικές διαδικασίες κατασκευής, το τείχος νερού μεμβράνης μπορεί να χωριστεί σε τρεις τύπους (βλέπε σχήμα 1):1Οι κυλινδρισμένοι σωλήνες πτερυγίων συγκολλούνται σε σειρές, με λιγότερο φόρτο εργασίας συγκόλλησης, αλλά οι σωλήνες πτερυγίων είναι ακριβές.το οποίο έχει χαμηλό κόστος υλικού και μπορεί εύκολα να ανταποκριθεί στις απαιτήσεις διαφόρων θέσεων, αλλά ο επίπεδος χάλυβας απαιτεί υψηλή ακρίβεια και εξοπλισμό τελικής επεξεργασίας.3.Στη συγκόλληση γυμνών σωλήνων, τα πτερύγια μεταξύ των σωλήνων σχηματίζονται γεμίζοντας το σύρμα συγκόλλησης, το οποίο χρησιμοποιείται κυρίως για το μικρό βάθος μεταξύ των σωλήνων.Η απόσταση μεταξύ των σωλήνων του τοίχου νερού μεμβράνης σχετίζεται με παράγοντες όπως η πίεση του λέβητα και το θερμικό φορτίο του φούρνου, συνήθως s/d είναι 1,2-1.5.
Προδιαγραφές

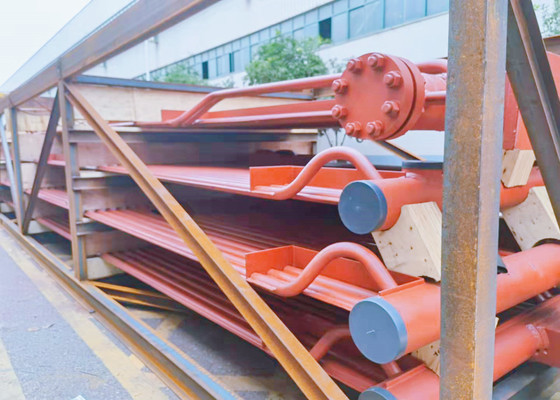

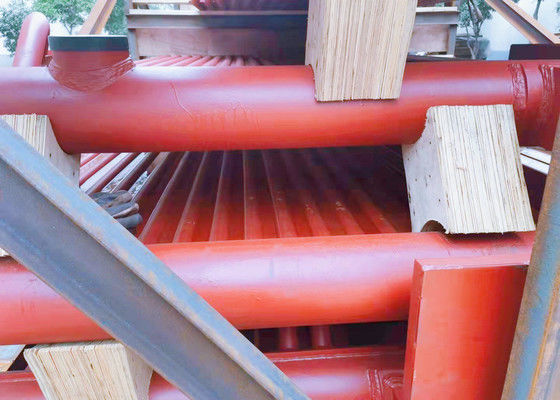

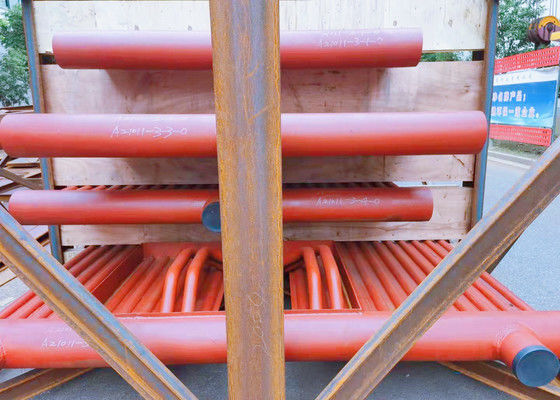

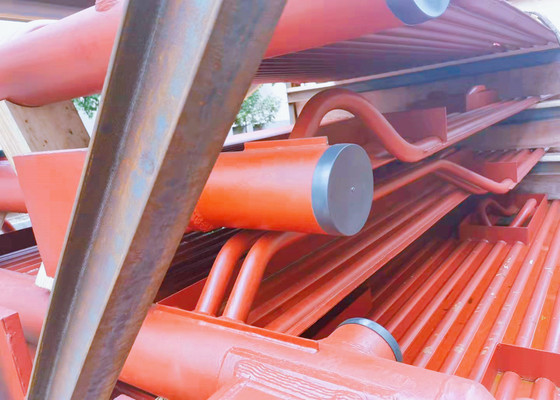

Οι παραπάνω εικόνες είναι τοίχοι μεμβράνης για ένα έργο του Πακιστάν με λεπτομέρειες των προδιαγραφών παρακάτω:
| Ονομασία | Τείχη μεμβράνης |
| Υλικό | Αρμόδια για την κατασκευή συσκευών |
| Μέγεθος σωλήνα | 63.5*4.5mm |
| Τύπος | Σύμφωνα με το πρότυπο ASME/GB |
| Εξοπλισμός | Αυτοματοποιημένο εξοπλισμό παραγωγής |
| Εφαρμογή | Συντήρηση λέβητα εργοστασίου ζάχαρης και λέβητα εργοστασίου ενέργειας |
