SA192 Μυκητήρα λέβητα σωλήνα βάσης με τοίχο νερού με πολλαπλή κεφαλίδα

ASME Standard Base Tube SA192 κατασκευασμένο με τοίχο με μεμβράνη λέβητα με πολυπτυχή κεφαλίδα

Εισαγωγή του προϊόντος

Τα πάνελ τοίχου νερού αποτελούν την κύρια επιφάνεια θέρμανσης των λέβητων, αποτελούμενη από σειρά από ατσάλινους σωλήνες, που διατίθενται γύρω από την γωνία του λέβητα.και το εξωτερικό δέχεται τη θερμότητα της φλόγας στο φούρνο του λέβηταΤο υγρό εργασίας ανεβαίνει στο φούρνο και εξατμίζεται από τη θερμότητα.

Ο κύριος τύπος υδρατμών που κατασκευάζει η εταιρεία μας είναι οι μεμβρανικοί τοίχοι.

Το τείχος νερού με μεμβράνη είναι μια αεροστεγή δομή που αποτελείται από σωλήνες και πτερύγια.Τα πλεονεκτήματα είναι λιγότερη διαρροή αέρα στο φούρνο.λιγότερο φορτίο στην ατσάλινη δομή και χαμηλότερο κόστος λέβητα· εύκολη στη χρήση δομή αναστολής και βελτίωση του συστήματος θερμικής επέκτασης, κατάλληλη για μεγάλης κλίμακας μηχανοποιημένη παραγωγή, υψηλή ταχύτητα συναρμολόγησης,χαμηλή χωρητικότητα αποθήκευσης θερμότητας και συντομότερο χρόνο εκκίνησης και διακοπήςΤο μειονέκτημα είναι ότι η διαδικασία κατασκευής είναι περίπλοκη.

Σύμφωνα με τις διαφορετικές διαδικασίες κατασκευής, το τοίχωμα νερού μεμβράνης μπορεί να χωριστεί σε τρεις τύπους:1Οι κυλινδρισμένοι σωλήνες πτερυγίων συγκολλούνται σε σειρές, με λιγότερο φόρτο εργασίας συγκόλλησης, αλλά οι σωλήνες πτερυγίων είναι ακριβές.το οποίο έχει χαμηλό κόστος υλικού και μπορεί εύκολα να ανταποκριθεί στις απαιτήσεις διαφόρων θέσεων, αλλά ο επίπεδος χάλυβας απαιτεί υψηλή ακρίβεια και εξοπλισμό τελικής επεξεργασίας.3.Στη συγκόλληση γυμνών σωλήνων, τα πτερύγια μεταξύ των σωλήνων σχηματίζονται γεμίζοντας το σύρμα συγκόλλησης, το οποίο χρησιμοποιείται κυρίως για το μικρό βάθος μεταξύ των σωλήνων.Η απόσταση μεταξύ των σωλήνων του τοίχου νερού μεμβράνης σχετίζεται με παράγοντες όπως η πίεση του λέβητα και το θερμικό φορτίο του φούρνου, συνήθως s/d είναι 1,2-1.5.

Προδιαγραφές

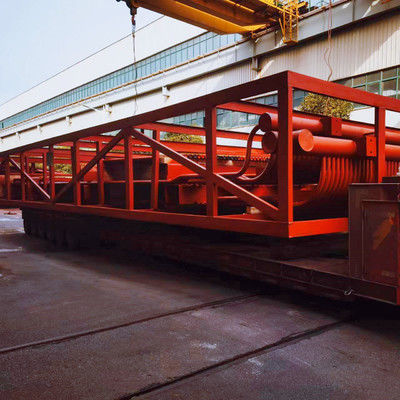

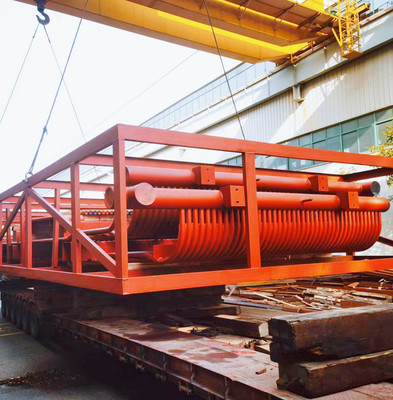

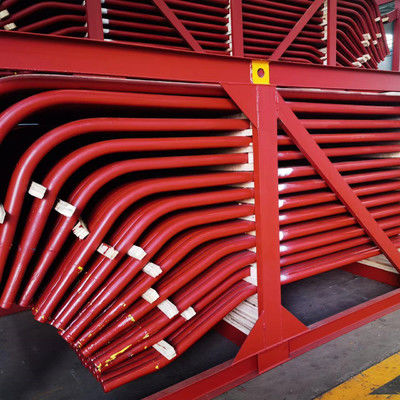

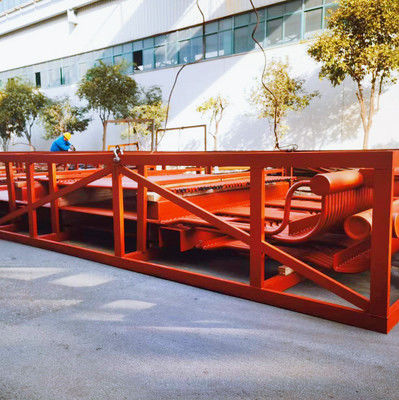

Οι παραπάνω εικόνες είναι τοίχοι μεμβράνης για ένα έργο του Πακιστάν με λεπτομέρειες των προδιαγραφών παρακάτω:
