Ζυθοποιία Οριζόντια πίνακα τοίχου νερού λέβητα Αντίσταση υψηλών θερμοκρασιών

Το τείχος νερού, όπως υποδηλώνει το όνομα, είναι να ψύξει τον τοίχο με νερό.

Στις πρώτες λέβητες, δεν υπήρχε επιφάνεια θέρμανσης στον φούρνο.και οι σωλήνες ψύξης με νερό τοποθετήθηκαν αργότερα για να προστατεύσουν το τοίχωμα του φούρνου από την καύση από υψηλής θερμοκρασίας καύσιμα και να ψύξουν τα προϊόντα καύσης.

Αυτά είναι τοποθετημένα γύρω από τον φούρνο, το μέσο ροής στον σωλήνα είναι γενικά ένα μείγμα νερού ή νερού σόδας και η επιφάνεια θέρμανσης που ψύχεται από νερό ονομάζεται τοίχος ψύξης νερού φούρνου.

Υπάρχουν δύο κύριοι τύποι τοίχων νερού, δηλαδή τοίχοι νερού με ελαφρύ σωλήνα και τοίχοι νερού με φιλμ.

κατάταξη

Σύμφωνα με τον κατασκευαστικό τύπο, υπάρχουν τρεις κύριοι τύποι: τύπος απλού σωλήνα, τύπος μεμβράνης και τύπος σφιχτού σωλήνα.

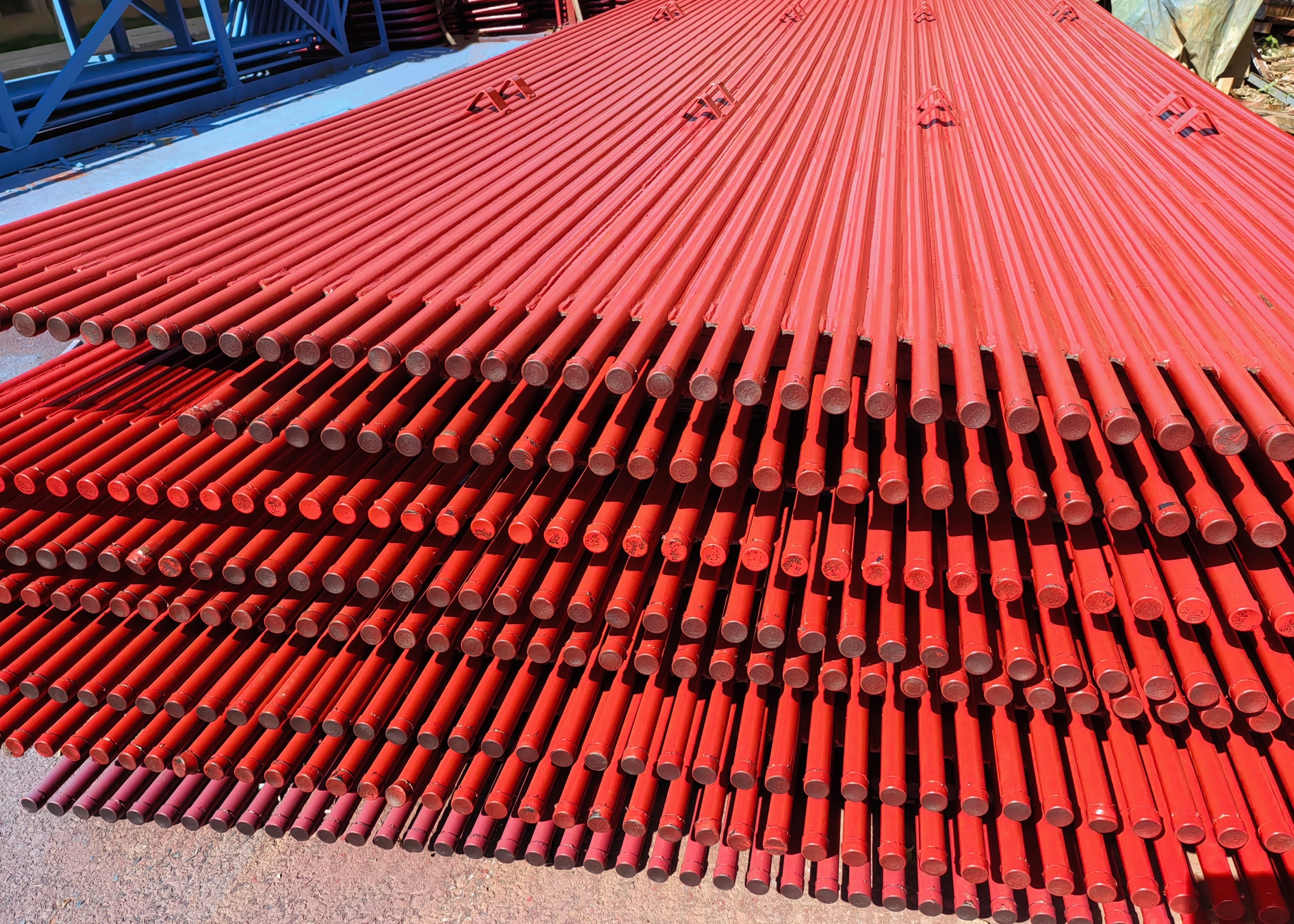

Ο τοίχος του απλού σωλήνα νερού αποτελείται από μια ολόκληρη σειρά αδιάβροχων σωλήνων από χάλυβα, και η δομή τους είναι η απλούστερη.το τοίχωμα νερού μεμβράνης συγκόλληση πολλών κυλιόμενων σωλήνων πτερυγίων με ψύξη νερού μαζί με συγκόλληση σε σημείο, έτσι ώστε να καταστούν μια σφραγισμένη επιφάνεια συνδυασμένης θέρμανσης, η οποία όχι μόνο μπορεί να βελτιώσει την αεροστερότητα του φούρνου, να μειώσει τη διαρροή αέρα, αλλά και να προστατεύσει καλύτερα το τοίχωμα του φούρνου,μειώνει το βάρος του τοίχου του φούρνου, απλοποιήστε τη δομή: το τοίχωμα νερού του σωλήνα σπέρματος είναι να συγκολλήσει πολλές καρφίτσες με μήκος 20 ~ 25 mm και διάμετρο 6 ~ 12 mm στο τοίχωμα του σωλήνα που ψύχεται με νερό,και στη συνέχεια εφαρμόζουν ανθεκτικό πλαστικό μετάλλου χρωμίου, προκειμένου να μειωθεί η απορρόφηση θερμότητας αυτού του μέρους του τοίχου νερού και να αυξηθεί η θερμοκρασία της ζώνης καύσης, είναι κατάλληλο για περιπτώσεις όπου η ανάφλεξη του καυσίμου είναι ιδιαίτερα δύσκολη ή για ορισμένους φούρνους εκκένωσης υγρής σκούρας.

Σύμφωνα με το μέρος της διάταξης, υπάρχουν δύο είδη τοίχων στερέωσης και τοίχων διαχωρισμού (δηλ. διπλής πλευράς θέρμανσης) με τοίχο ψύξης νερού.

Το πρώτο είναι κυρίως εν μέρει ενσωματωμένο στο εσωτερικό τοίχωμα του τοίχου του κλιβάνου και απορροφά θερμότητα από τη μία πλευρά, ενώ το δεύτερο είναι κυρίως εγκατεστημένο στη μέση του θαλάμου του κλιβάνου ενός μεγάλου λέβητα,Διαχωρίζοντας ολόκληρο τον φούρνο σε δύο ανεξάρτητα μέρη που θερμαίνονται και στις δύο πλευρές.

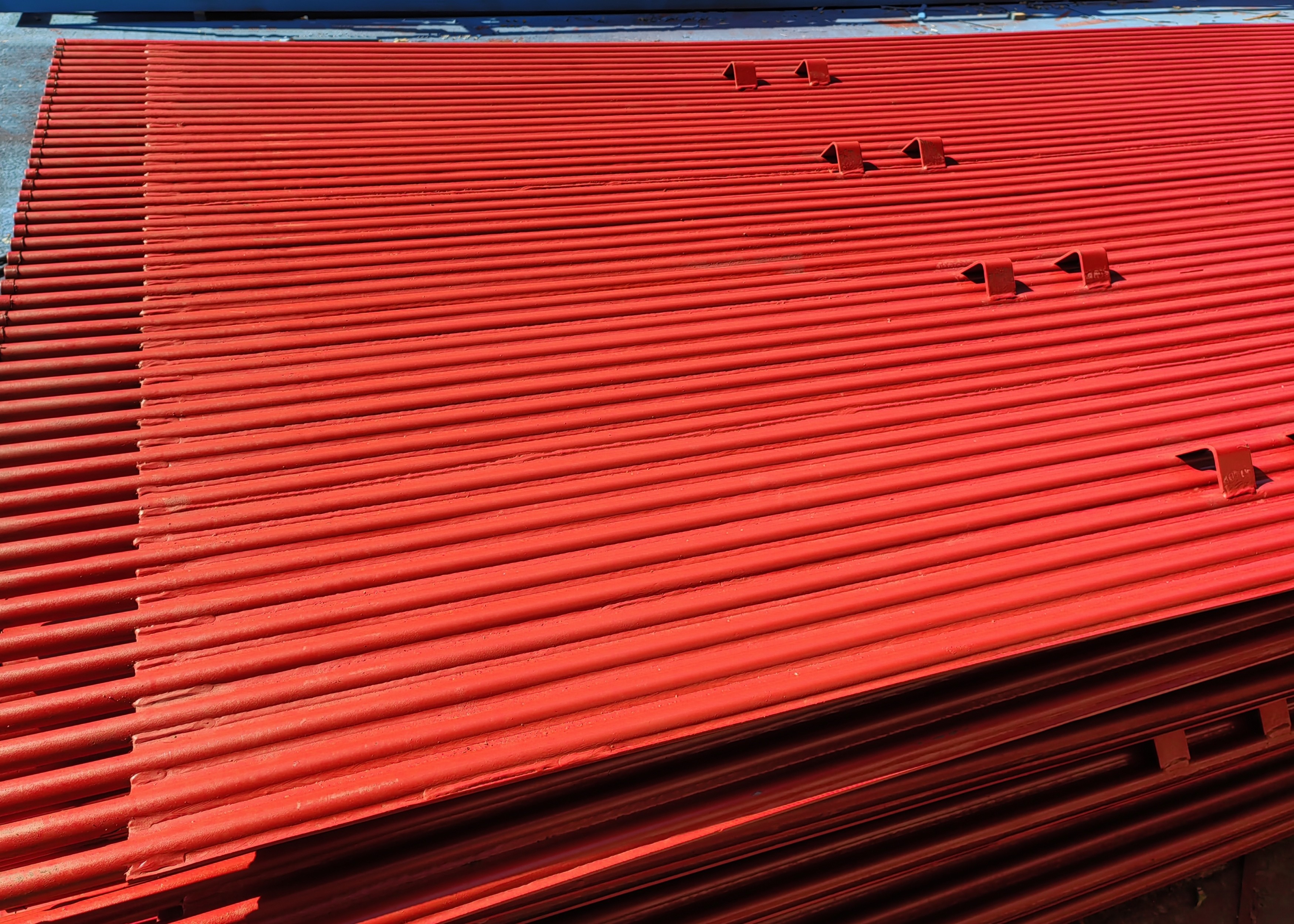

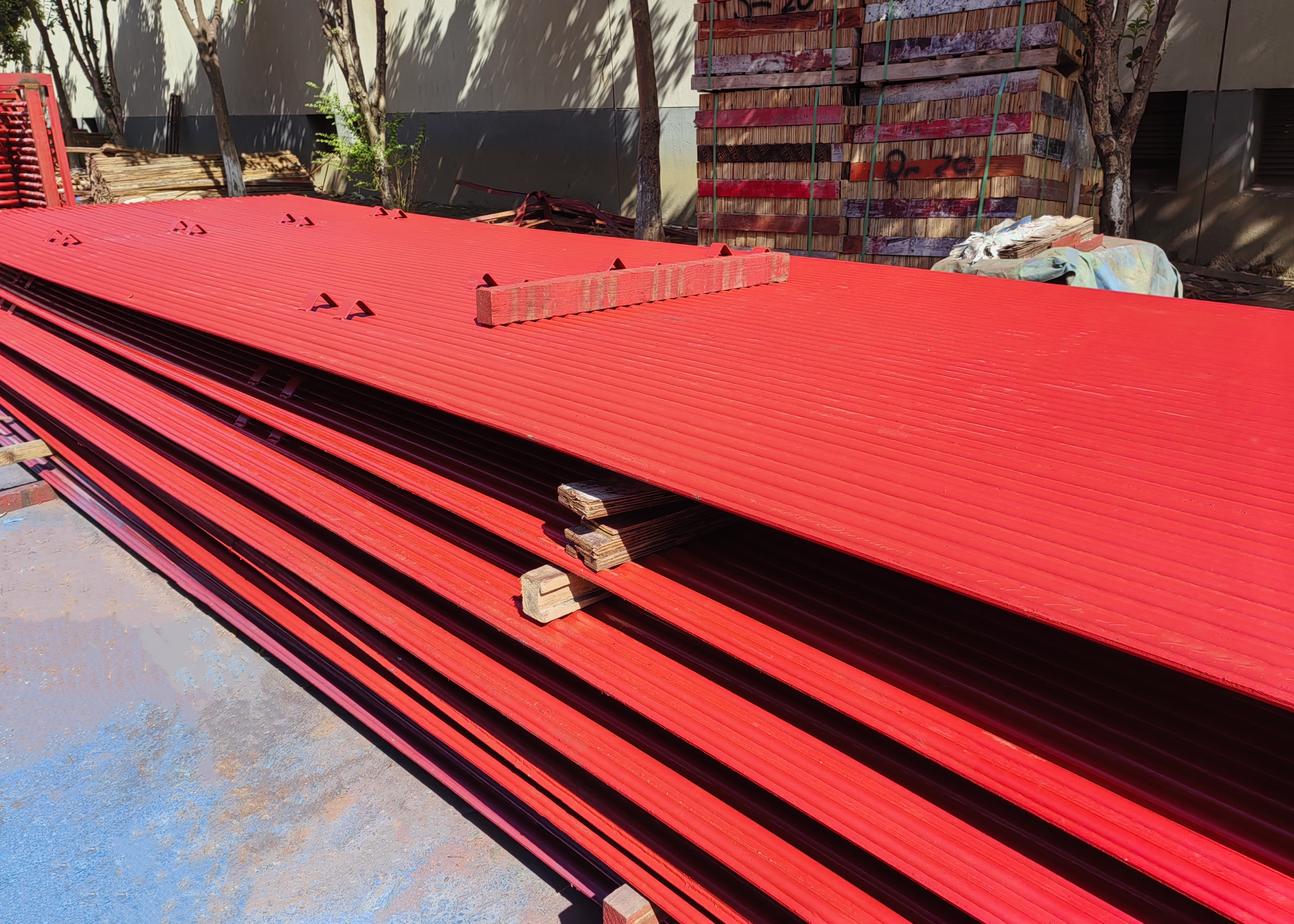

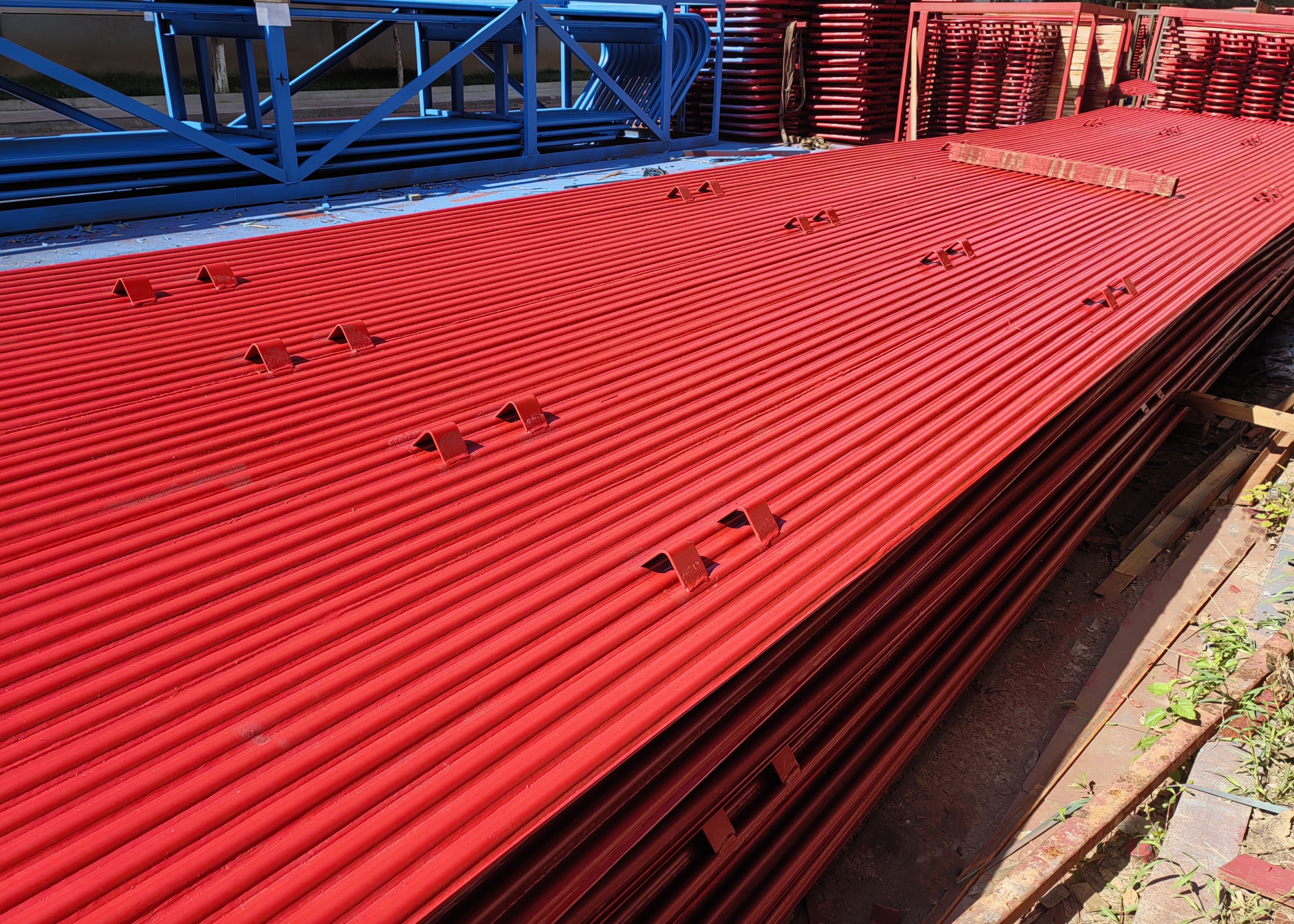

Πλεονεκτήματα των τοίχων νερού με μεμβράνη

(1) Να εξασφαλίζεται η στεγανότητα του τοιχώματος του φούρνου και να μειώνεται η διαρροή αέρα από τον θάλαμο καύσης.

(2) Ο θάλαμος καύσης είναι πλήρως ψυγμένος με νερό, γεγονός που συμβάλλει στην αποτροπή της κοκαρίσματος σε περίπτωση εντατικής καύσης.

(3) Η χωρητικότητα αποθήκευσης θερμότητας είναι μικρή, ο θάλαμος καύσης θερμαίνεται γρήγορα και η ψύξη είναι επίσης γρήγορη, γεγονός που μπορεί να συντομεύσει τον χρόνο ψύξης της έναρξης και διακοπής του λέβητα.

(4) Είναι κατάλληλο να χρησιμοποιηθεί το τοίχωμα του φούρνου για την τοποθέτηση σωλήνων, το οποίο μειώνει σημαντικά το φορτίο του πλαισίου του λέβητα και είναι βολικό για την αναστολή.

(5) Σε σύγκριση με τον απλό σωλήνα, η ικανότητα απορρόφησης θερμότητας του σωλήνα βελτιώνεται.

(6) Βελτιώνει τον βαθμό προσυναρμολόγησης των εξαρτημάτων λέβητα, γεγονός που είναι βολικό και μειώνει τον φόρτο εργασίας εγκατάστασης.
