Ανώτερος θερμοσίφωνας υδρατμών υψηλής πίεσης
Product Details
| Ποικιλία εφαρμογών: | Βιομηχανική | Θέρμανση σχεδιασμού: | 300°C |
|---|---|---|---|
| Εφαρμογή: | Σύστημα Λέβητα και Βιομηχανικό Σύστημα | Πίεση: | Υψηλός - χαμηλή πίεση |
| Χρώμα: | Προσαρμογή | Τύπος: | Φυσική κυκλοφορία/μιά φορά κατευθείαν |
| Επισημαίνω |
Επάνω βαρέλι νερού θερμαντήρα ατμού,Τάμπα νερού λέβητα ASME Standard,Τύμπανο λέβητα ASME Standard |
||
Product Description

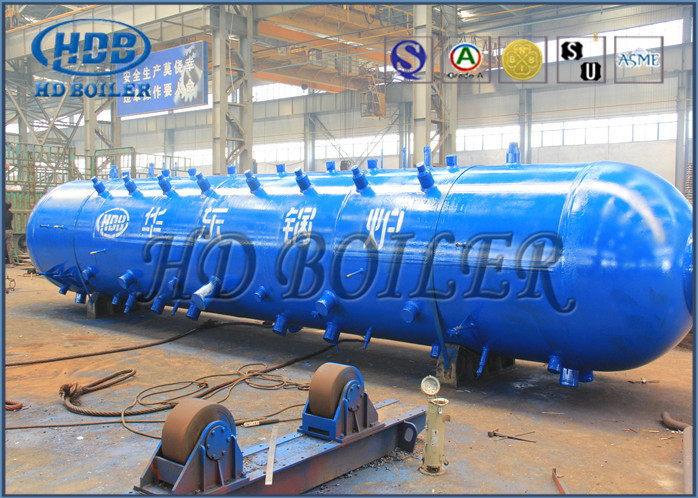

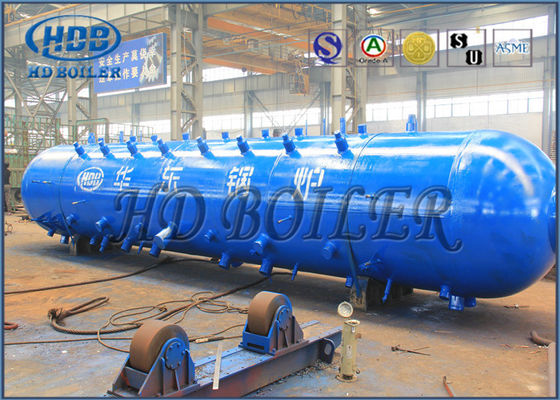

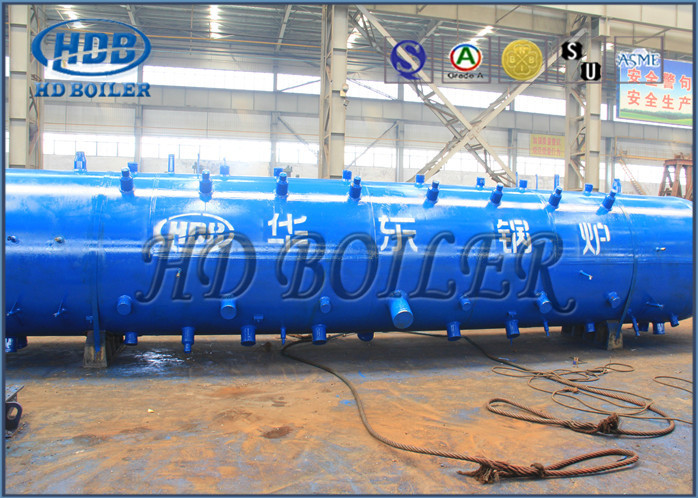

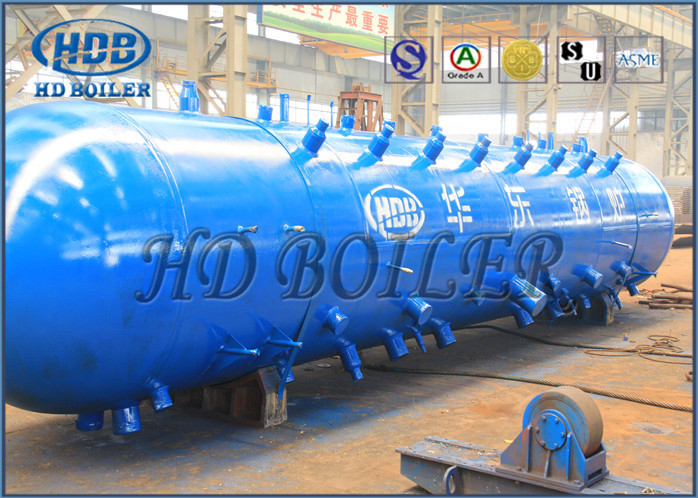

Κεραμβός ατμού λέβητα με υλικό πλάκας κελύφους άνθρακα ή κράματος χάλυβα
1Πλήρως αυτόματη λειτουργία, ασφαλής και αξιόπιστη, με διάφορες συσκευές ελέγχου και προστασίας λέβητα, πίεση ατμού, πίεση νερού και καύση όλα με τα συστήματα αυτόματου ελέγχου.Το λέβητα θερμού νερού είναι επίσης εξοπλισμένο με έλεγχο της διαδικασίας και έλεγχο της θερμοκρασίας και του χρόνου.
2Εύκολο στη λειτουργία και συντήρηση, εξοικονόμηση εργασίας.
3Εξοπλισμένο με εισαγόμενο καυστήρα μάρκας, πλήρη καύση καυσίμου και εξοικονόμηση ενέργειας, προστασία του περιβάλλοντος.
4Κλειστό θάλαμο καύσης, χωρίς εκπομπές ρύπων, όμορφο και καθαρό.
5Συμπίεση, εύκολη εγκατάσταση.
Οι κεφαλές των λέβητων έχουν κεφαλές τοίχου νερού, κεφαλές υπερθέρμανσης, κεφαλές οικονομιστή κλπ.μπορεί να ταξινομηθεί ως τύπος κάλυψης τερματικών τμημάτων (συσκευή τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τ.
Η κεφαλίδα αποτελείται από το σώμα της κεφαλής (μεγάλος διάμετρος σωλήνας από ατσάλι χωρίς συγκόλληση ), το κάλυμμα του τέρματος (κατασκευή), τη σύνδεση του σωλήνα, την τρύπα του χεριού, την πρίζα του θερμομετρητή κλπ.Και ο έλεγχος συγκόλλησης διεξάγεται αυστηρά ως η διαδικασία συγκόλλησης για να εγγυηθούν 100% τα προσόντα των προϊόντων.
Το τύμπανο είναι ένα κυλινδρικό δοχείο πίεσης που χρησιμοποιείται για τον διαχωρισμό του ατμού από το νερό και τον καθαρισμό του ατμού σε λέβητα σωλήνα νερού για να σχηματίσει κύκλωμα κυκλοφορίας νερού και να αποθηκεύσει το νερό λέβητα.Η κύρια λειτουργία του είναι να λαμβάνει νερό από εξοικονόμο, διαχωρίζει ατμό και νερό, τροφοδοτεί το κύκλωμα με νερό και παρέχει κορεσμένο ατμό στον υπερθερμαντή.που διαθέτει ορισμένη ποσότητα θερμότητας και αποθήκευσης εργασιακού μέσουΜπορεί να επιβραδύνει την ταχύτητα αλλαγής της πίεσης του ατμού όταν η κατάσταση εργασίας αλλάζει και να διαδραματίσει έναν ορισμένο ρόλο αποθηκών όταν το νερό τροφοδοσίας και το φορτίο δεν συντονίζονται για μικρό χρονικό διάστημα.Το τύμπανο είναι εξοπλισμένο με εσωτερικές συσκευές διαχωρισμού του ατμού, καθαρισμός με ατμό, δοσολογία στο λέβητα και συνεχής ανάσα για να εξασφαλιστεί η ποιότητα του ατμού, όπως φαίνεται στο σχήμα.
Το τύμπανο είναι το πιο ογκώδες και ακριβό βαρύ τοίχωμα που φέρνει πίεση στο λέβητα.αλλά παράγει επίσης θερμική πίεση λόγω της διακύμανσης των συνθηκών λειτουργίας και της διακύμανσης της θερμοκρασίας του τοίχουΕπομένως, οι συνθήκες εργασίας είναι κακές και απαιτείται αποτελεσματική παρακολούθηση των συνθηκών λειτουργίας.
Λεπτομέρειες διαχωρισμού ατμού-νερού
Πρωτογενής διαχωρισμός ατμού-νερούαπομακρύνει σχεδόν όλο τον ατμό από το νερό, έτσι ώστε πολύ λίγο ατμό να κυκλοφορεί εκ νέου από τον πυθμένα του τύμπανου προς τους θερμαινόμενους σωλήνες μέσω της σύνδεσης εξόδου (κάτω).
Σε δευτερογενή διαχωρισμό, ο ατμός περνά μέσα από ένα δευτερεύον στάδιο διαχωριστικών ή στοιχείων καθαρισμού (συνήθως στενά διασταυρωμένες κυματοειδείς παράλληλες πλάκες) για την τελική αφαίρεση των σταγονιδίων νερού.Στη συνέχεια, ο ατμός εξαντλείται από διάφορα λιμάνια.
| Ονομασία του προϊόντος | |
| Δυνατότητα ατμού | 6-30 τόνους ατμού ανά ώρα |
| Δύναμη λέβητα | 30-1300 ίππους |
| Εργασιακή πίεση | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| Θέρμανση ατμού | 193°C, 204°C, 226°C |
| Θερμική απόδοση | 95% |
| Έλεγχος λειτουργίας | Ευφυής έλεγχος PLC |
Τεχνικές παραμέτρους
| ΤμήμαModel | Δύο βαρέλια οριζόντια καύσιμα φυσικού αερίου | |||||||||
| Ονομαστική χωρητικότητα ατμού (τόνοι/ώρα) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| Ονομαστική πίεση ατμού MPa | 1.25/1.6/2.5 | |||||||||
| Ονομαστική θερμοκρασία ατμού °C | 194/203/225/400 | |||||||||
| Αποτελεσματικότητα σχεδιασμού σε % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| Θέρμανση νερού τροφοδοσίας °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| Διαθέσιμο καύσιμο | πετρέλαιο ντίζελ / βαρύ πετρέλαιο / φυσικό αέριο / ΥΦΑ | |||||||||
| Κατανάλωση καυσίμου | Ντίζελ kg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| Φυσικό αέριο Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| Συνολική διάσταση | Διάστημα m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| Διάμετρος m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| Υψόμετρο m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
Δυναμικό σχεδιασμού και κατασκευής
1Δύο αυτοματοποιημένες γραμμές παραγωγής τροχών
2. Ζεστή κάμψη σε ελάχιστη ακτίνα κάμψης 0,6D
3- Τεχνουργήματα κάμψης σωλήνων με μεμβράνη, με οριζόντια και κατακόρυφα μηχανήματα κάμψης πάνελ
4Κατασκευή συλλεκτικών για λέβητες σταθμών παραγωγής ηλεκτρικής ενέργειας έως και 1000 MW
5Κατασκευή διαχωριστών κυκλώνων για λέβητες CFB
6. Κατασκευή με βάση τα πρότυπα της Κίνας (GB), των ΗΠΑ (ASME) ή της ΕΕ (EN)
7- ευρύ φάσμα εξοπλισμού θερμικής επεξεργασίας, συμπεριλαμβανομένων 10 φούρνων, που προσφέρουν εξοπλισμό κανονικοποίησης και θέρμανσης
Product Highlights
Κεραμβός ατμού λέβητα με υλικό πλάκας κελύφους άνθρακα ή κράματος χάλυβα Στον λέβητα με σωλήνα νερού, ο άνω τύμπανος (τυμπανος ατμού λέβητα) παρέχει διαχωρισμό ατμού από νερό.Παρέχει επίσης χωρητικότητα διατήρησης υγρού (συνήθως 10 έως 60 δευτερόλεπτα) για να επιτρέψει μια δυναμική απόκριση στις αλλ...
