Τύπος υδραυλικού πλαισίου για καύσιμα θερμού νερού
Product Details
| Αποτελεσματικότητα: | υψηλή | Εφαρμογή: | Τείχη λέβητα |
|---|---|---|---|
| Υλικό: | Χάλυβας | Αντίσταση στην πίεση: | υψηλή |
| Συσκευή: | Σιδερένιο πλαίσιο | Καύσιμο: | Άνθρακας/αέριο/με κάρβουνο/θερμότητα νερού |
| Επισημαίνω |
Πίνακα τοίχου θερμού νερού,Πίνακας τοιχώματος νερού λέβητα στα εργοστάσια ηλεκτρικής ενέργειας,Σωλήνες τοιχοποιίας με μεμβράνη |
||
Product Description
Ηλεκτρικό σταθμό Αέριο θερμό νερό λέβητα μεμβράνη τοίχοι πάνελ υψηλή απόδοση
Χαρακτηριστικά του πίνακα τοίχου νερού
1Έκθεση υπολογισμού αντοχής με πληροφορίες για τα εφαρμοζόμενα υλικά.
2. 100% NDT (μη καταστροφική επιθεώρηση) έκθεση της πλάκας χάλυβα, του σωλήνα και της ράβδου συγκόλλησης·
3. 100% έκθεση ελέγχου με ακτίνες Χ (δέψιμο συγκόλλησης): για την εξασφάλιση της ποιότητας ολόκληρου του λέβητα·
4Έκθεση δοκιμής υδραυλικής: διασφάλιση της κανονικής πίεσης λειτουργίας και ασφάλειας.

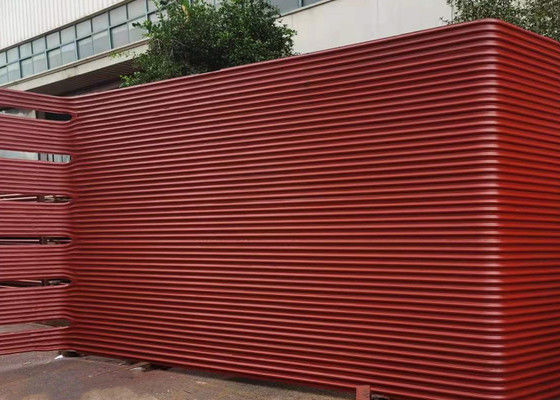

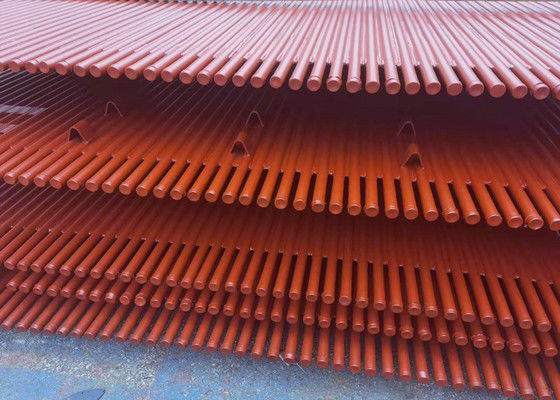

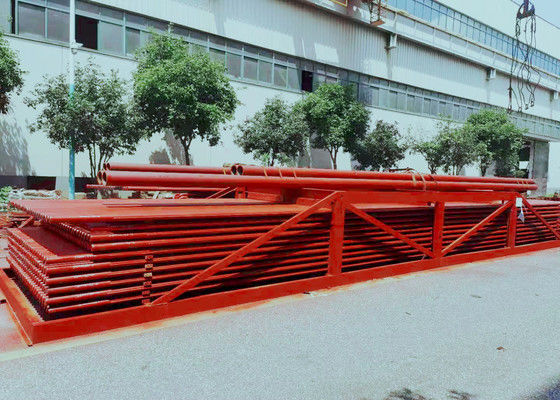

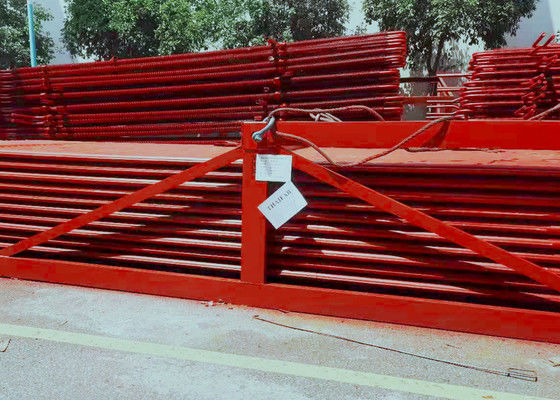

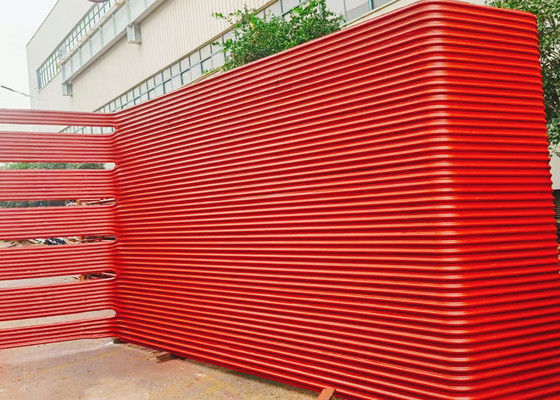

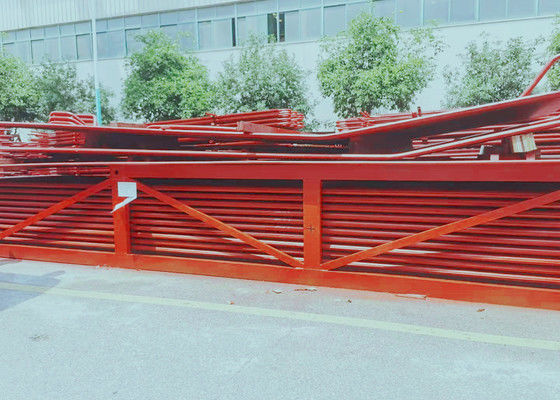

Λεπτομέρειες προϊόντος του υδρατλαντικού πίνακα τοίχου
Πίνακες τοιχώματος νερού με καρφίτσες που συνήθως τοποθετούνται κατακόρυφα στο εσωτερικό τοίχωμα του τοίχου του φούρνου,χρησιμοποιείται κυρίως για την απορρόφηση της ακτινοβολούμενης θερμότητας που εκπέμπεται από τη φλόγα και τα υψηλής θερμοκρασίας καυσαέρια του φούρνουΕίναι ο κύριος τύπος επιφάνειας θέρμανσης με εξατμίωση όλων των ειδών των σύγχρονων λέβητων και το βασικό συστατικό του κυκλώματος κυκλοφορίας του νερού του λέβητα.Έτσι το όνομα.
Το τείχος του νερού αρχικά σχεδιάστηκε όχι για θέρμανση, αλλά για ψύξη του φούρνου από ζημιές υψηλής θερμοκρασίας.σταδιακά αντικατέστησε το τύμπανο ατμού ως το κύριο θέρμανση μέρος του λέβητα.
Η επιφάνεια θέρμανσης με εξάτμιση, η οποία τοποθετείται στο εσωτερικό τοίχωμα του θαλάμου λέβητα και αποτελείται από πολλούς παράλληλους σωλήνες.Η λειτουργία του τοίχου νερού είναι να απορροφήσει την ακτινοβολία θερμότητας της υψηλής θερμοκρασίας φλόγας ή καπνού αερίου στο θάλαμο του φούρνου, παράγουν ατμό ή ζεστό νερό στον σωλήνα και μειώνουν τη θερμοκρασία του τοιχώματος του φούρνου για την προστασία του τοιχώματος του φούρνου.Σε ένα λέβητα μεγάλης χωρητικότητας, η θερμοκρασία της φλόγας στο φούρνο είναι πολύ υψηλή,η ένταση της θερμικής ακτινοβολίας είναι πολύ μεγάλη.Το 40% έως το 50% ή και περισσότερο της θερμότητας στο λέβητα απορροφάται από το τοίχωμα του νερού. Οι σύγχρονες λέβητες σωλήνων νερού χρησιμοποιούν το τοίχωμα ψύξης νερού ως κύρια επιφάνεια θέρμανσης της εξάτμισης.
Παράμετρος πίνακα τοίχου νερού
| Ονομασία | Πίνακας νερού με μεμβράνη |
| Υλικό | Χάλυβα άνθρακα, κράμαχάλυβα,κλπ. |
| Μέγεθος σωλήνα | Φ38 - 76 mm, προσαρμογή |
| Τύπος | ISO, ASME |
| Σχήμα | Πυκνωμένα |
| Διάσταση | Προσαρμογή |
| Επεξεργασία | Υλικό→Μεγάλη ράβδος → Ζεστό/ψυχρό ράλινγκ→ Θερμική επεξεργασία (κανονικοποίηση + θέρμανση) → Επιθεώρηση →Χωρισμός→Τύποςσυγκόλληση αρθρώσεων→Συγκρότηση→Εξεργασία με συγκόλληση→Επιθεώρηση→Θερμική επεξεργασία→Δοκιμή υδραυλικής πίεσης→Ζωγραφική→ Συσκευή |
| Τοποθεσία εγκατάστασης | Γύρω από τον θάλαμο καύσης του λέβητα |
Πλεονεκτήματα του πίνακα τοίχου νερού
1- να εξασφαλίζει την σφράγιση του τοιχώματος του φούρνου και να μειώνει την διαρροή αέρα στον θάλαμο καύσης.
2- να πραγματοποιείται πλήρης ψύξη με νερό στον θάλαμο καύσης, η οποία συμβάλλει στην αποφυγή της κοκαΐνης υπό συνθήκες εντατικής καύσης.
3.χαμηλή θερμοκηπιευτική ικανότητα, γρήγορη θέρμανση και ψύξη του θαλάμου καύσης, γεγονός που μπορεί να μειώσει τον χρόνο ψύξης της καύσης και της διακοπής.
4Το σύστημα αυτό είναι κατάλληλο για τοποθέτηση σωλήνων στο τοίχωμα του φούρνου, γεγονός που μειώνει σημαντικά το φορτίο του πλαισίου του λέβητα και διευκολύνει την ανάρτηση.
5Σε σύγκριση με τον ελαφρύ σωλήνα, η ικανότητα απορρόφησης θερμότητας του σωλήνα βελτιώνεται.
6. βελτιώσει τον βαθμό προ-συναρμολόγησης των εξαρτημάτων των λέβητων, διευκολύνει και μειώνει τον φόρτο εργασίας εγκατάστασης.
Εισαγωγή της εταιρείας
Ιδρύθηκε το 1985, η Zhangjiagang Hua Dong Boiler Co.,Ltd. (εμπορεύεται ως HD Boiler), παράγει ηλεκτρικά εργοστάσια, βιομηχανικά, απόβλητα θερμότητας, αποτέφρωση αποβλήτων, βιομάζα.Οργανικά θερμοφόρα και ηλεκτρικά λέβητα ατμούΣε συνδυασμό με μια ολοκληρωμένη γκάμα επιφανειών θέρμανσης, η HD Boiler φέρνει στην αγορά μια μοναδική υπηρεσία που περιλαμβάνει σχεδιασμό, κατασκευή, εγκατάσταση,συντήρηση και αντικατάσταση εξαρτημάτων πίεσης λέβητα.
